Hyper-V: Host to Host Failover Cluster Kurulumu – Bölüm5

11.08.2009 | 15:49 Dokümanlar , Hyper-V 2 Yorum

Bir önceki bölümde Hyper-V Cluster üyesi Node ‘lar için disk atama işlemlerini gerçekleştirmiştik. Aşağıdaki bağlantı üzerinden ulaşabilirsiniz.

Hyper-V: Host to Host Failover Cluster Kurulumu – Bölüm4

Bu bölümde ise Hyper-V Failover Cluster kurulumunu gerçekleştiriyoruz.

– Güncelleme –

Windows Server 2008 Hyper-v Failover Cluster kurulumunu ele alan bu doküman serisinin, en güncel sürüm olan Windows Server 2012 Hyper-V Failover Cluster kurulumunu ele alan yeni versiyonuna şu bağlantı üzerinden erişebilirsiniz: http://www.serhatakinci.com/index.php/windows-server-2012-hyper-v-failover-cluster-kurulumu.html

– Güncelleme –

8. Failover Cluster Kurulumu

Failover Cluster kurulumunu (konfigürasyonunu) tek bir node üzerinde yapacağız ve bu yapılandırma her iki node’a da etki edecek.

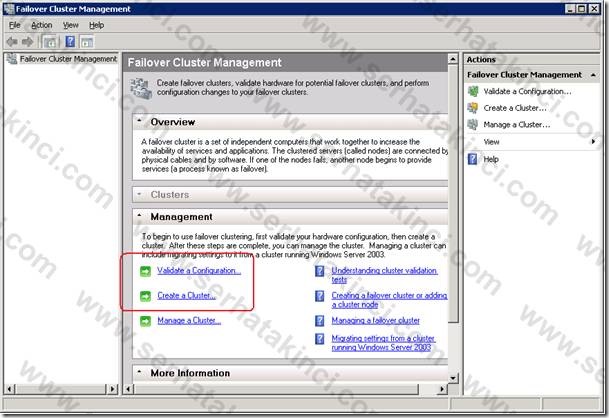

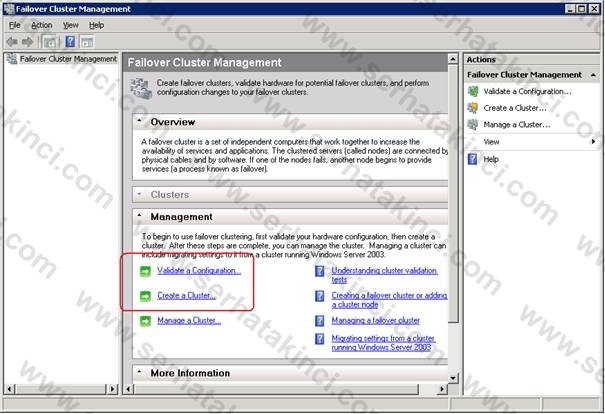

Ben kurulum için ilk node’u seçiyorum (özel bir nedeni yok). HV-Node1 üzerinde Failover Cluster Management konsolunu açıyoruz.

8.1. Cluster Kurulumu Öncesi Kontrol

Failover Cluster Kurulumu Öncesi Kontroller - Adım 1

Windows Server 2008’deki bu konsol ve üzerindeki wizard’lar sayesinde cluster kurulumu gerçekten çok basit bir hal almış.

Cluster yaratmadan önce Validate a Configuration… wizard yardımı ile cluster için kullanacağımız Nodelar üzerinde kapsamlı bir kontrol gerçekleştirebiliyoruz. Bu kontrol ile Cluster için gerekli olan ihtiyaçlar her iki Node üzerinde kontrol ediliyor ve eksik bir şeyler varsa rapor olarak bize bildiriliyor. Bizde bu sorunlar için önceden önlem alıyor ve gerekli konfigürasyonları yapıyoruz. Böylece hata yapma şansımız minimuma inmiş oluyor.

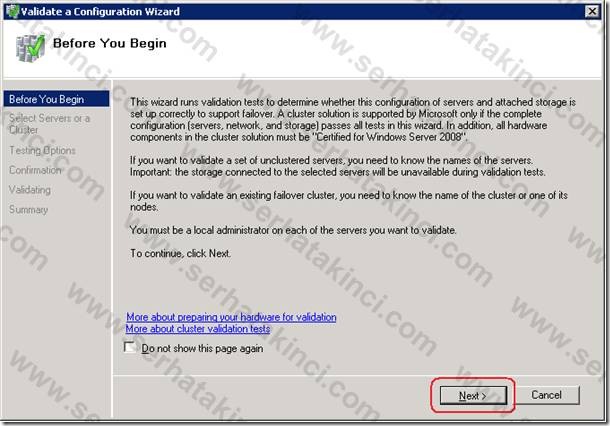

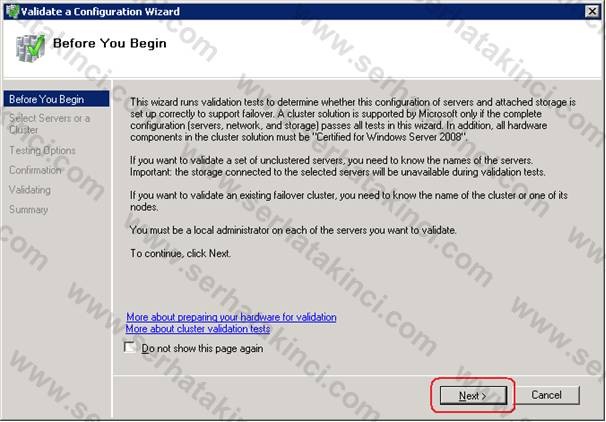

Örnek olması açısından Validate a Configuration… wizard’ı çalıştırıyorum.

Failover Cluster Kurulumu Öncesi Kontroller - Adım 2

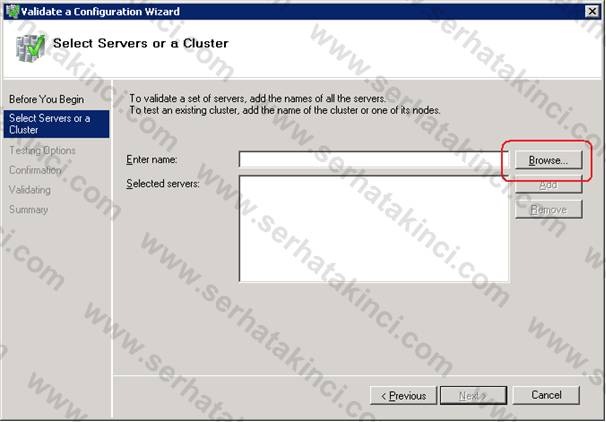

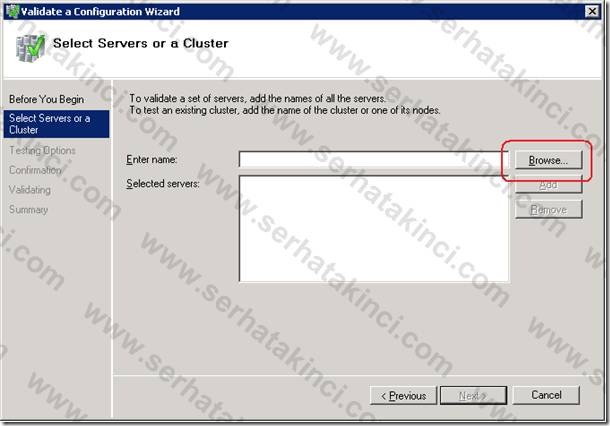

Browse butonu ile kontrol yapacağımız yani cluster üyesi yapmayı düşündüğümüz nodeları ekliyoruz.

Failover Cluster Kurulumu Öncesi Kontroller - Adım 3

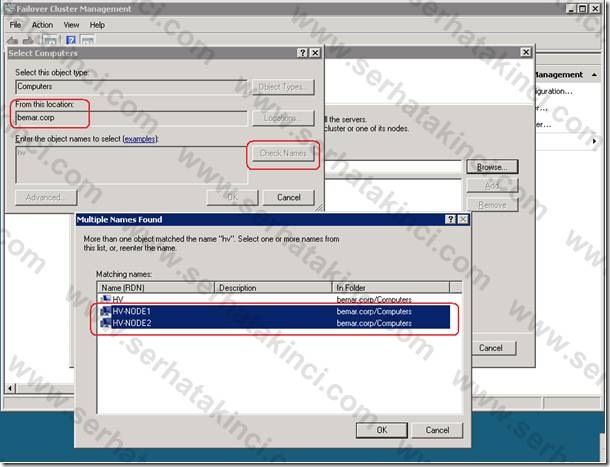

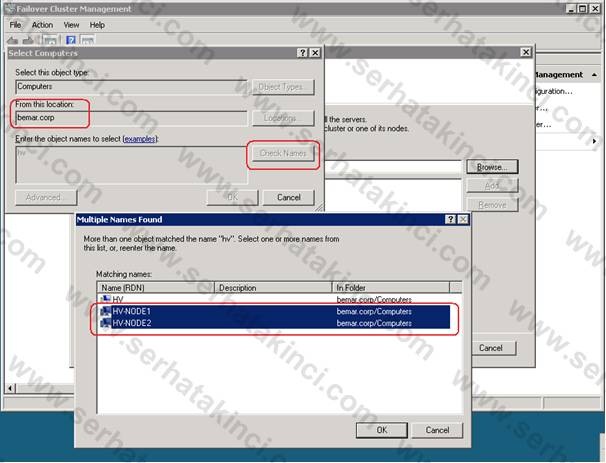

Gördüğünüz gibi bilgiler active directory ortamından geliyor ve domain’e aldığımız iki node’u görüyoruz.

Failover Cluster Kurulumu Öncesi Kontroller - Adım 4

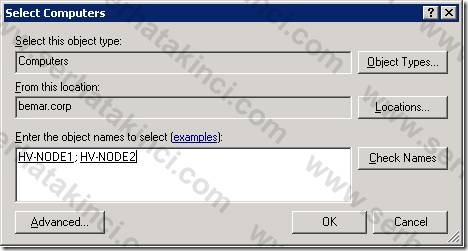

Her iki node’u aynı anda seçip Ok diyoruz.

Failover Cluster Kurulumu Öncesi Kontroller - Adım 5

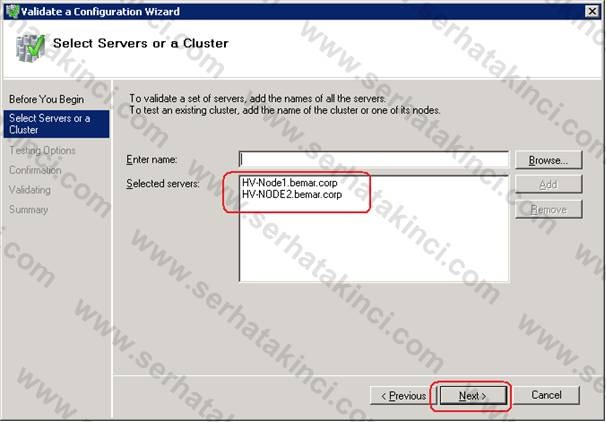

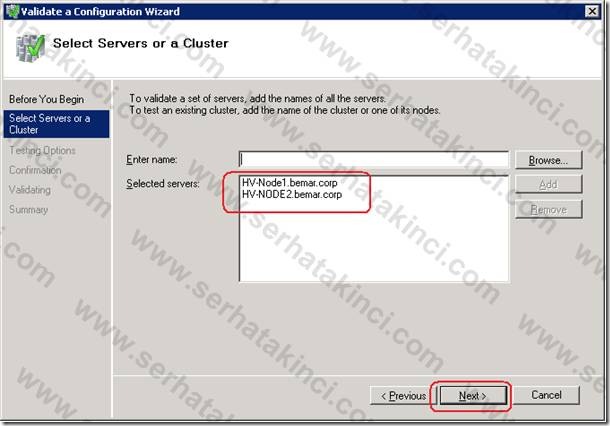

Ve nodelar selected servers bölümüne ekleniyor.

Failover Cluster Kurulumu Öncesi Kontroller - Adım 6

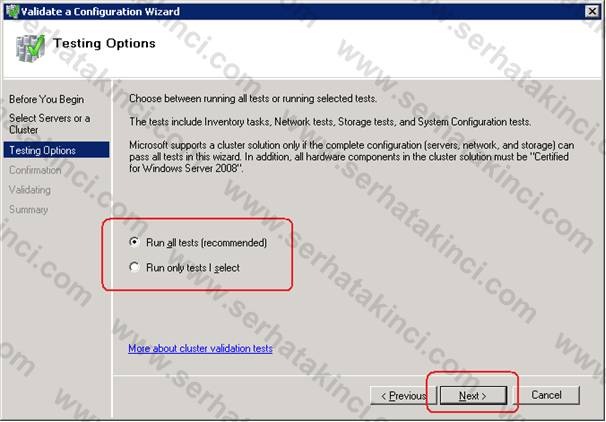

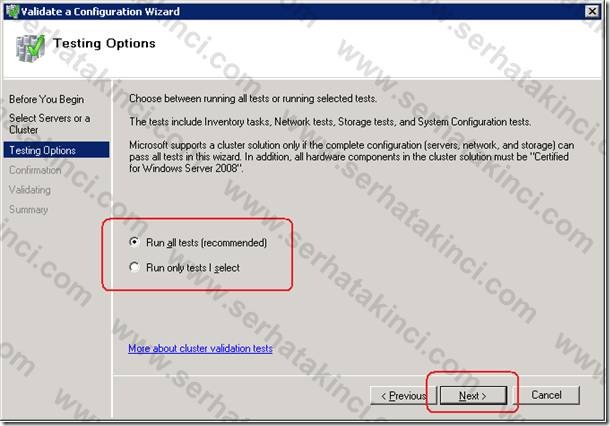

Next dedikten sonra gelen Testing Options penceresinde Run all tests diyerek gerekli tüm testlerin yapılmasını sağlayabileceğimiz gibi, Run only tests I select diyerek seçim yapıp, network, storage, os configuration gibi belirli özelliklerin test edilmesini de sağlayabiliyoruz.

Run all tests ile devam edelim.

Failover Cluster Kurulumu Öncesi Kontroller - Adım 7

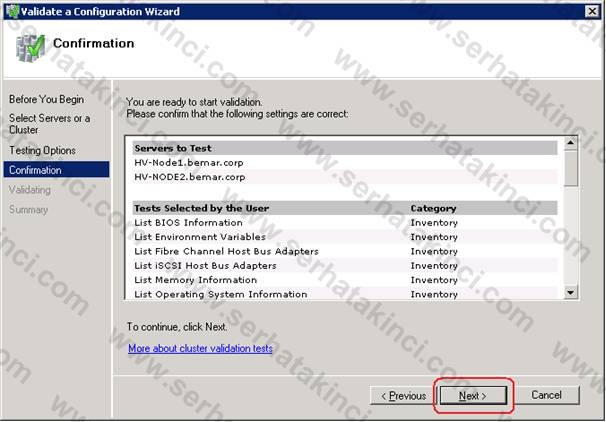

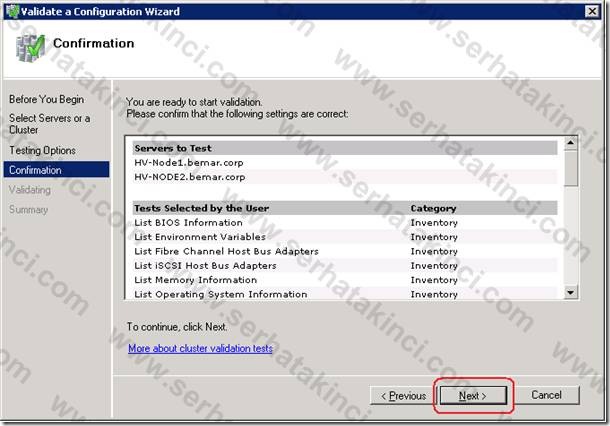

Next diyerek doğrulamayı başlatıyoruz.

Failover Cluster Kurulumu Öncesi Kontroller - Adım 8

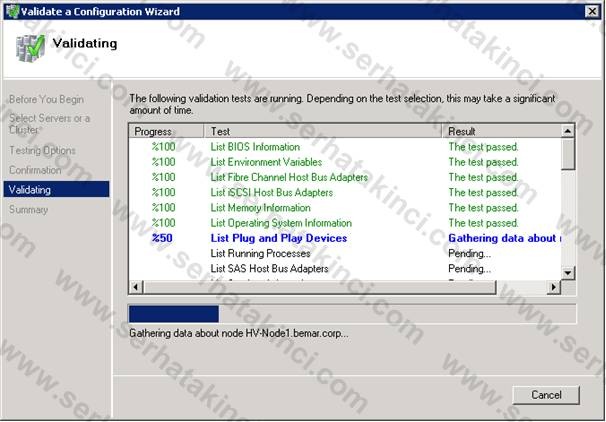

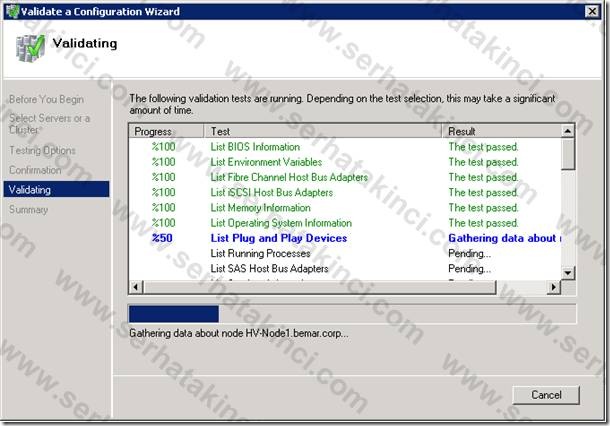

Kontrol işlemi biraz zaman alabilir. Süreci izleyebiliyorsunuz.

Failover Cluster Kurulumu Öncesi Kontroller - Adım 9

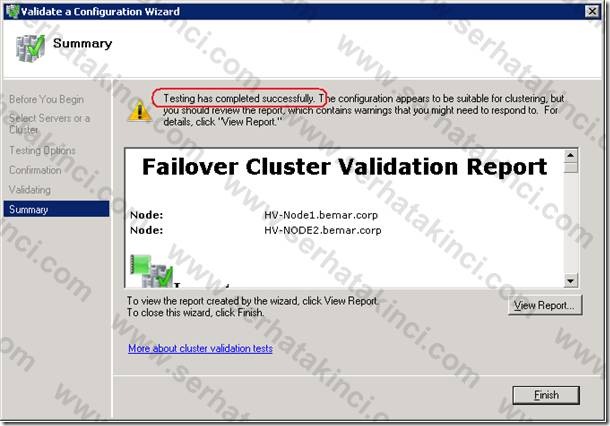

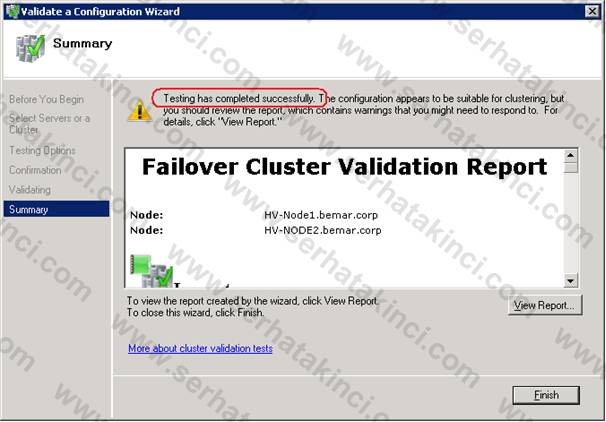

Kontrol tamamlandıktan sonra successfully bilgisini görüyoruz. Bu testin başarılı bir şekilde tamamlandığını gösteriyor.

Failover Cluster Kurulumu Öncesi Kontroller - Adım 10

Ama bir uyarı var. Bu uyarının anlamı şu: kontrollerde bazı noktalarda eksikler tespit edildi ama bu noktalar cluster kurulumu için engel değil çünkü bunlar cluster sonrasında da düzeltilebilecek eksikler (ihtiyaç halinde).

View Report butonuna basarak raporun detaylarını görebilir, eksiklerin nerede olduğunu listeleyebilirsiniz.

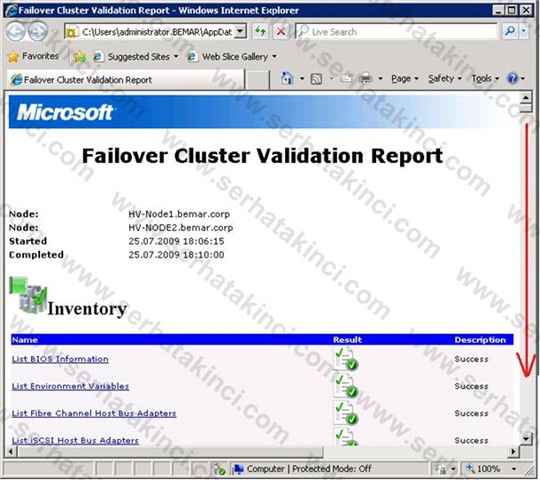

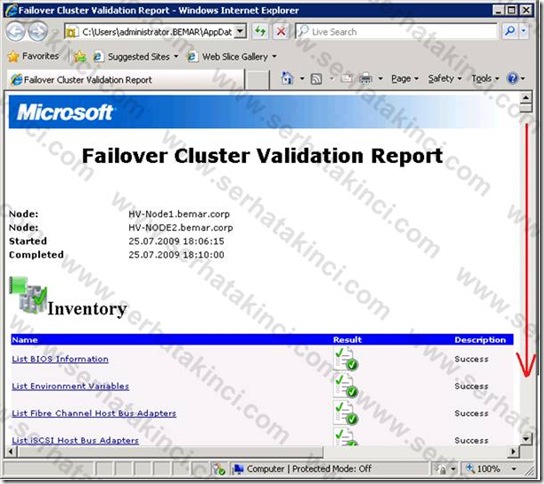

View Report tıkladıktan sonra browser üzerinde bir rapor geliyor. Bu sayfada aşağı doğru ilerleyerek bilgileri inceleyebilirsiniz.

Failover Cluster Kurulumu Öncesi Kontroller - Adım 11

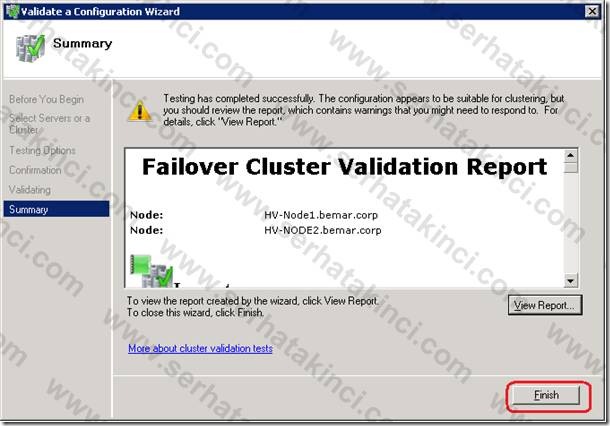

Finish ile wizard’ı kapatıyoruz.

Failover Cluster Kurulumu Öncesi Kontroller - Adım 12

Eğer ki cluster için büyük bir sorun olsaydı successed mesajı yerine hatalar görecektik ve bu da cluster öncesi mutlaka düzeltilmesi gereken sorunlar anlamına gelecekti.

Büyük bir sorun olmadığına göre Cluster’ı oluşturalım.

8.2. Cluster Kurulumu

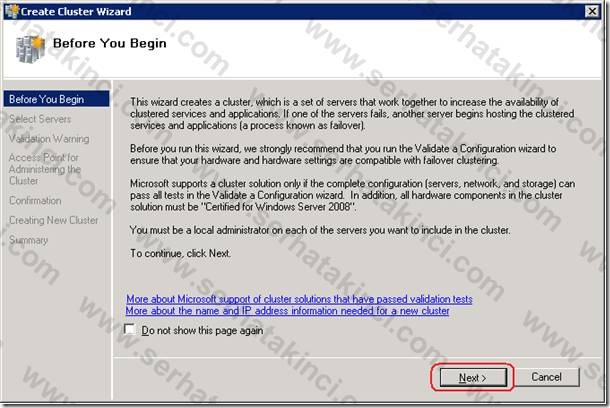

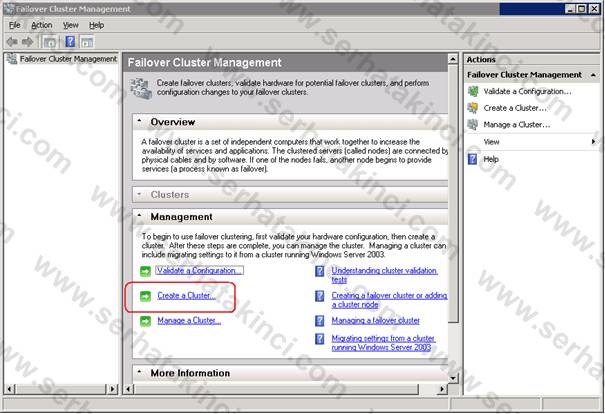

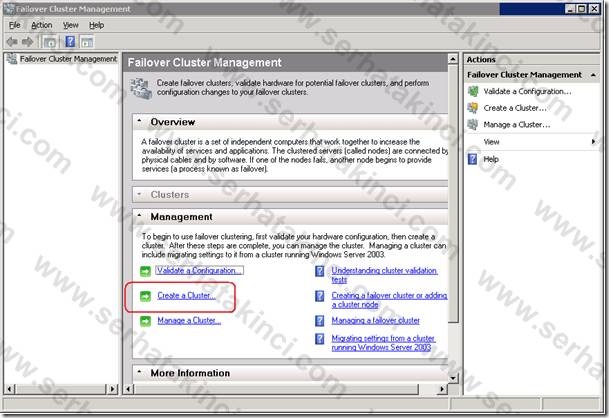

HV-Node1 üzerinde, Failover Cluster Management konsolunda Ceate a Cluster diyerek wizard’ı açıyoruz.

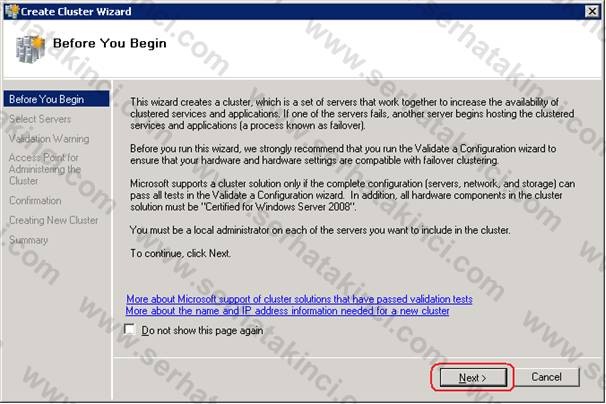

Hyper-V Cluster Kurulumu - Adım 1

Next ile ilerliyoruz.

Hyper-V Cluster Kurulumu - Adım 2

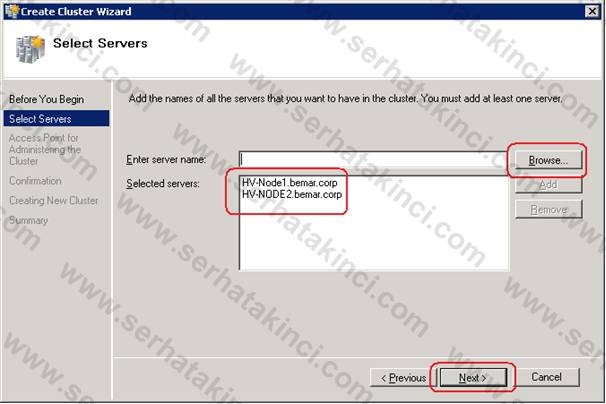

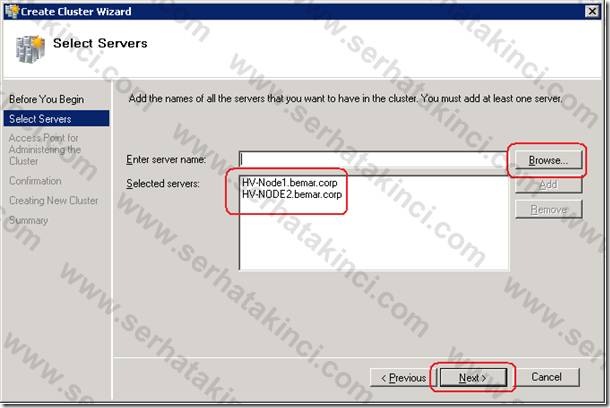

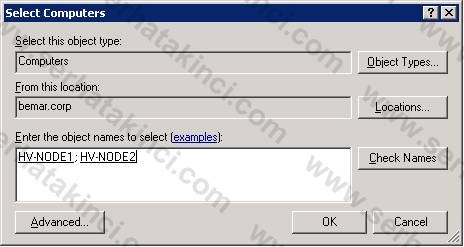

Nodeları ekleyip devam ediyoruz.

Hyper-V Cluster Kurulumu - Adım 3

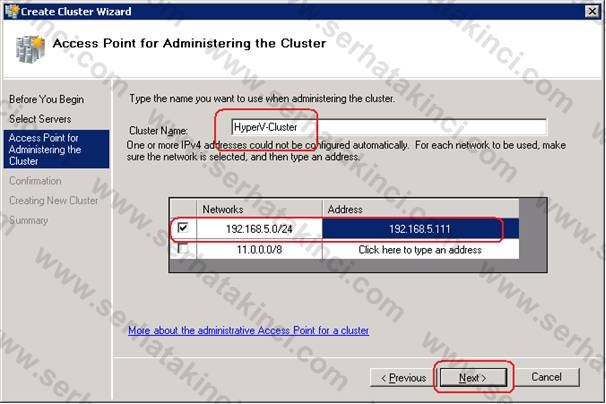

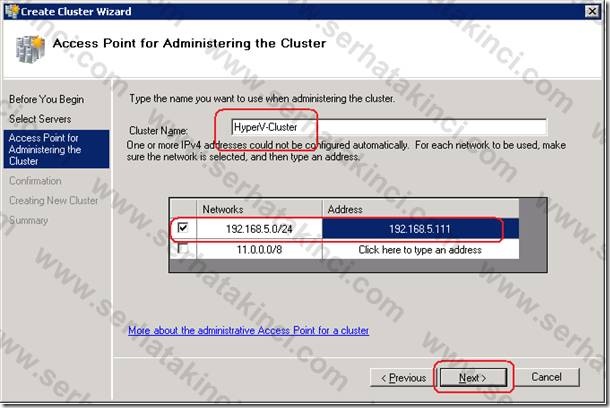

Aşağıdaki Access Point penceresi önemli bir bölüm.

Burada öncelikle cluster için bir isim veriyoruz. Bu isim active directory içerisinde bir computer olarak tanımlanacak (otomatik olarak). Bu nedenle var olmayan ve cluster’ı temsil etmesini istediğiniz bir isim vermelisiniz.

Yine aşağıdaki pencerede seçmiş olduğumuz network üzerinde uygun bir IP veriyoruz. Bu ip adresi de nodelardan farklı ve network üzerinde var olmayan bir IP olmalı çünkü cluster’ı temsil eden IP bu olacak.

İkinci network üzerinde cluster hizmeti vermeyeceğiz, onun için seçimini kaldırıyorum. 3ncü network ise özel bir durumdan dolayı bende gözükmüyor.

Next ile ilerliyoruz.

Hyper-V Cluster Kurulumu - Adım 4

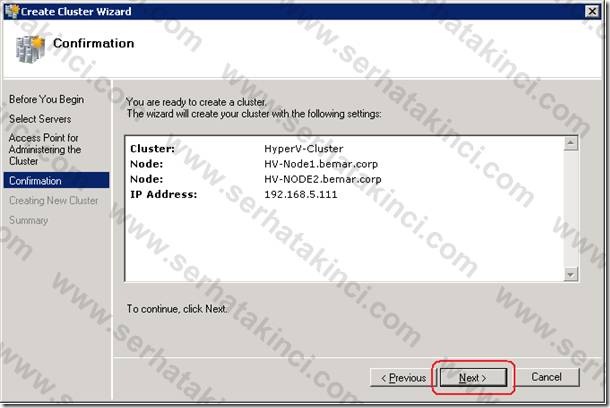

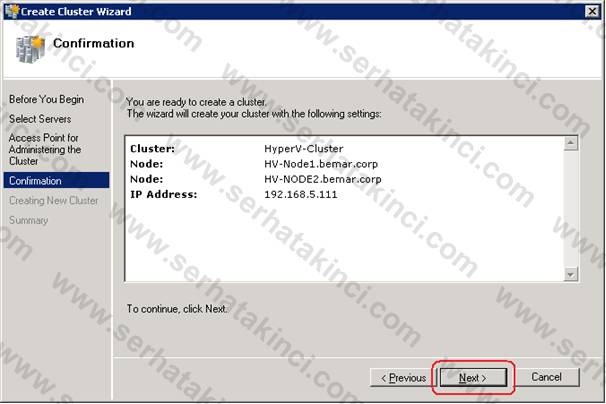

Confirmation penceresinde Next diyerek kurulumu başlatıyoruz.

Hyper-V Cluster Kurulumu - Adım 5

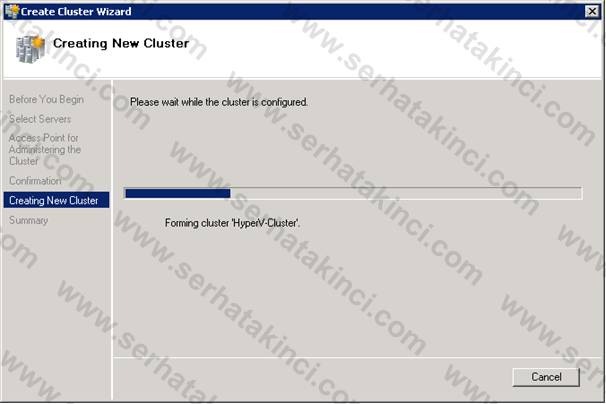

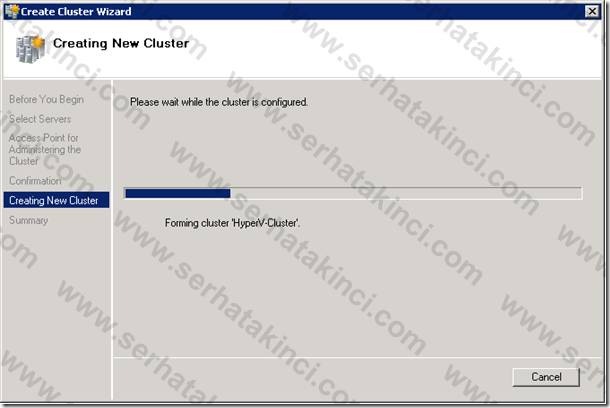

Kurulum fazla uzun sürmeyecektir.

Hyper-V Cluster Kurulumu - Adım 6

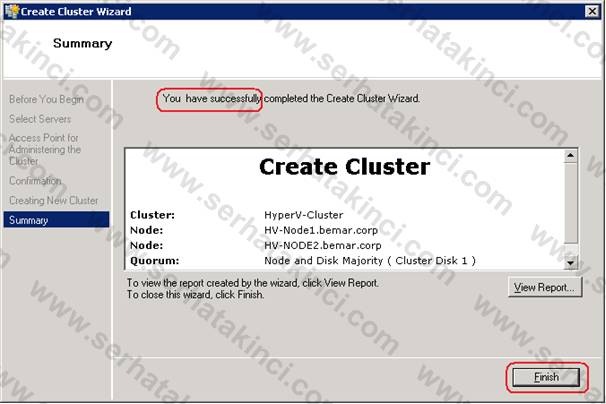

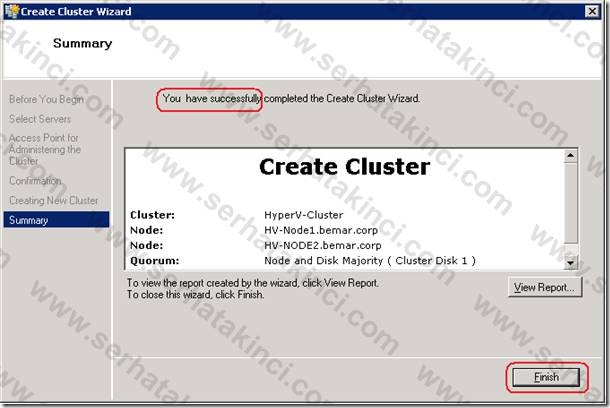

Kurulum tamamlandıktan sonra Successfully mesajını görüyoruz ve Finish ile wizard’ı kapatıyoruz.

Hyper-V Cluster Kurulumu - Adım 7

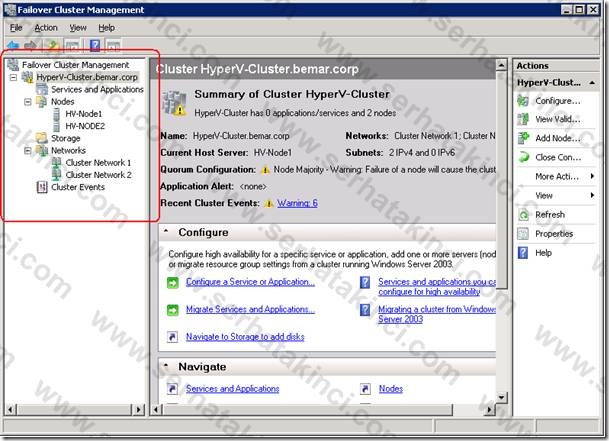

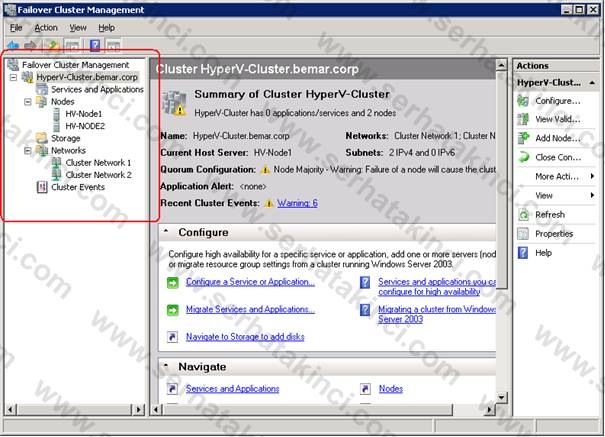

Failover Cluster Management konsoluna dönüyoruz ve eğer bir sorun yoksa her iki Node un da eklenmiş olduğunu görebiliyoruz.

Hyper-V Cluster Kurulumu - Adım 8

Artık iki fizksel sunucumuz aynı cluster’ın üyesi olarak çalışıyor ancak henüz herhangi bir servis yada uygulama ekli değil.

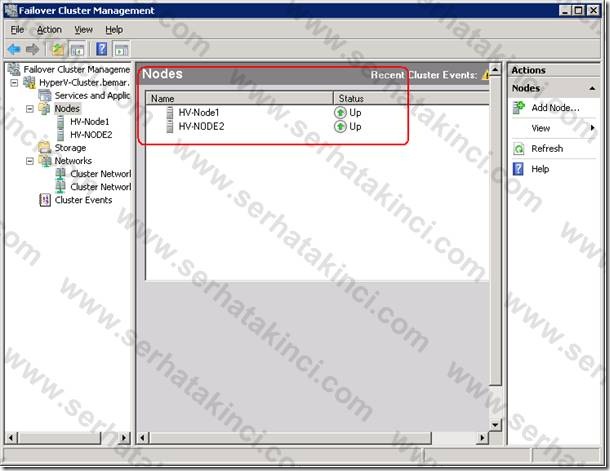

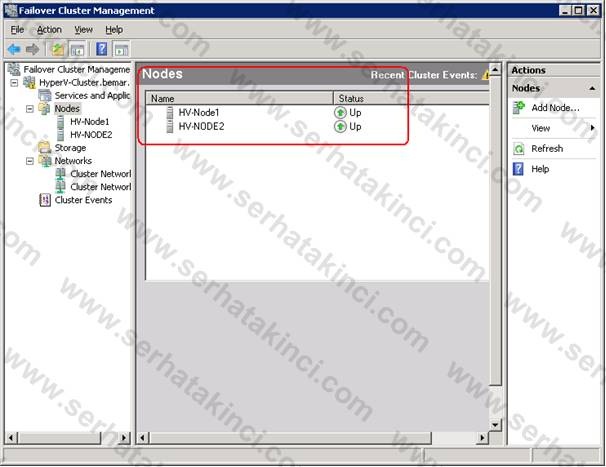

Nodes bölümüne gelirseniz iki node’un da up durumda olduğunu görebilirsiniz.

Hyper-V Cluster Kurulumu - Adım 9

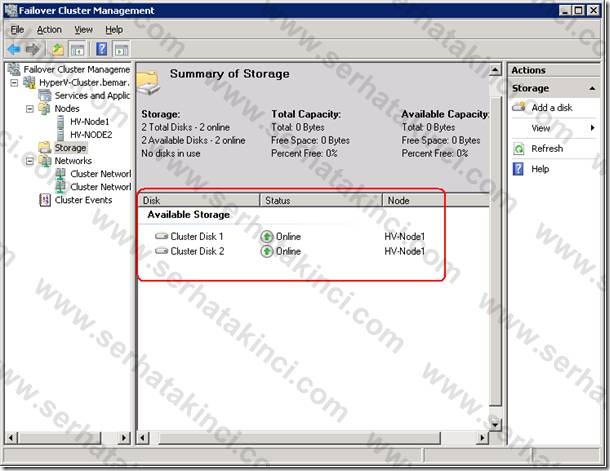

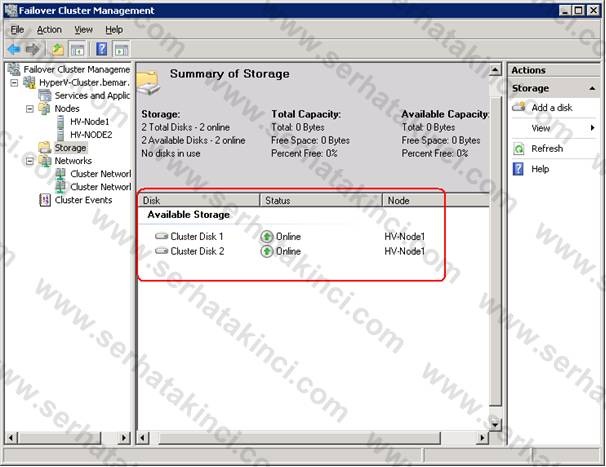

Storage bölümünde ise Node’lar üzerine iSCSI initiator ile eklediğimiz ve storage üzerinde duran iki adet diski görebiliyoruz. Bu diskler şu an clustered ve online durumda.

Hyper-V Cluster Kurulumu - Adım 10

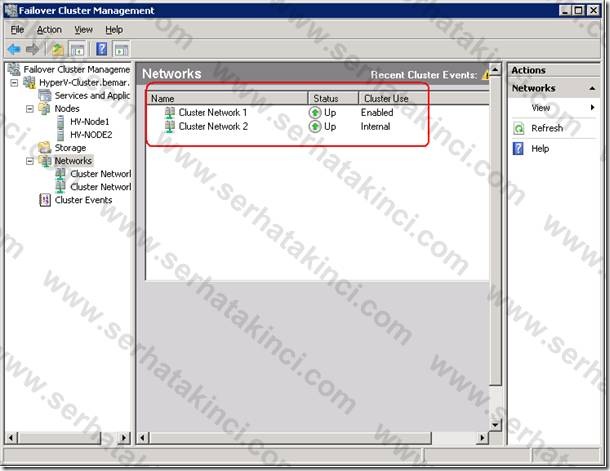

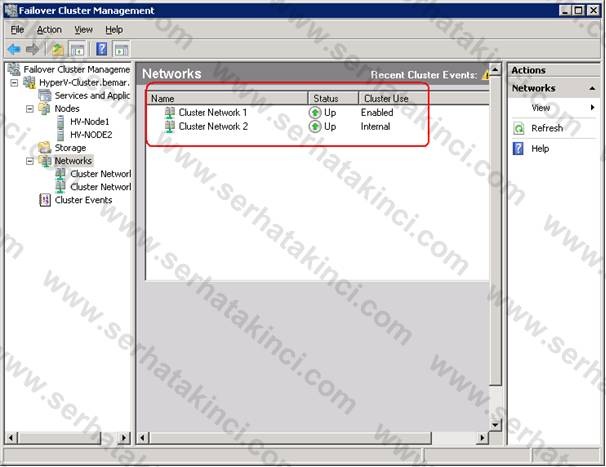

Networks bölümünde ise node’lar üzerindeki cluster networkler yer alıyor. Burada 3 network yer alıyor olmalı ama dediğim gibi benim sistemimdeki özel bir durum nedeniyle ikisi listeleniyor.

Hyper-V Cluster Kurulumu - Adım 11

Biz cluster yapılandırmasını HV-Node1 üzerinde yaptık. Aynı işlemi ikinci node üzerinde yapmaya gerek yok. İkinci yani HV-Node2 üzerinde de Failover Cluster Management konsolunu açarsanız, nodeların ve varsa diğer cluster kaynaklarının aynı şekilde orada da listelendiğini görebilirsiniz.

8.3. Quorum Disk Konfigürasyonu

Quorum her cluster yapısında bulunmaz. Sadece failover-server olarak geçen clusterlarda bulunur. Temel amacı cluster bilgisini tutmak ve bu bilgiyi o an cluster kaynaklarının sahibi olan (doğal olarak quorum’un da sahibi) nodeun kullanımına sunmaktır.

Hyper-V üzerinde çalışan sanal makineler için oluşturduğumuz cluster yapısı da bir failover cluster olduğu için quorum ihtiyacı vardır.

Hatırlarsanız storage üzerinde quorum için kullanılmak üzere 2GB boyutlu bir Virtual Disk oluşturup bunu nodelara atamıştık.

Cluster kurulumunu HV-Node1 üzerinde yaptığımız ve clustered disklerin şu anki sahibi HV-Node1 olduğu için Quorum yapılandırmasına da HV-Node1 üzerinde devam ediyorum.

Önce HV-Node1 üzerinde NTFS formatlı bir partition yaratmalıyız. Bunun için Disk Management’ı açıyoruz.

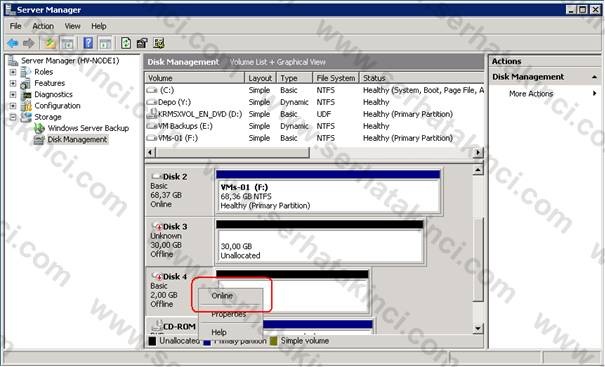

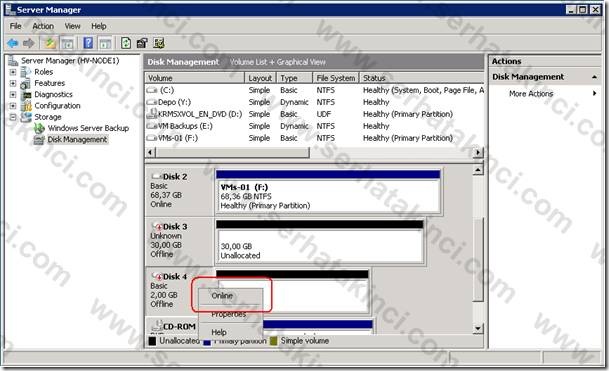

Öncelikle ilgili diski online yapıyoruz.

Cluster Quorum Disk Yapılandırma - Adım 1

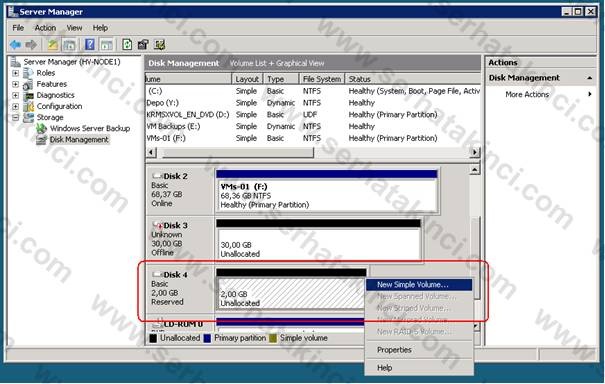

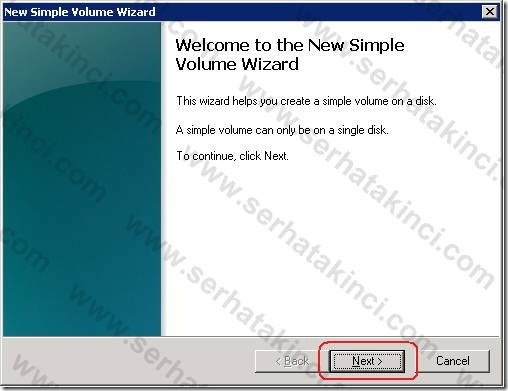

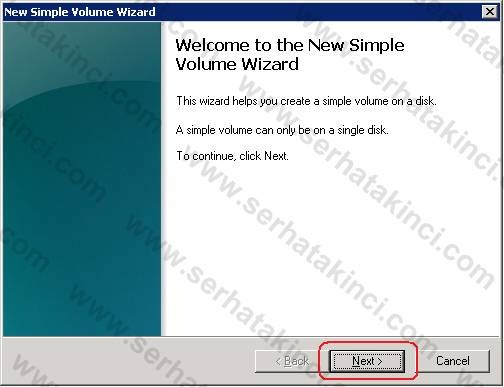

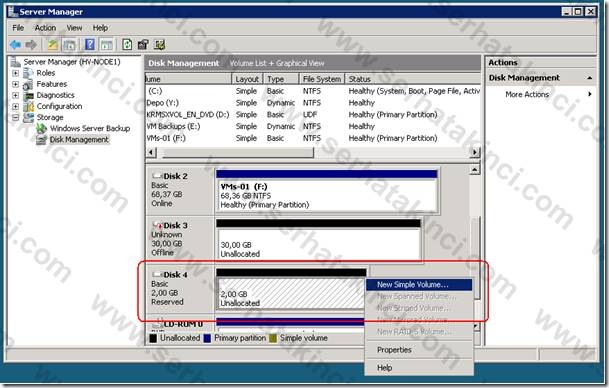

New Simple Volume diyerek yeni bir volume yaratmak için wizardı başlatıyoruz.

Cluster Quorum Disk Yapılandırma - Adım 2

Cluster Quorum Disk Yapılandırma - Adım 3

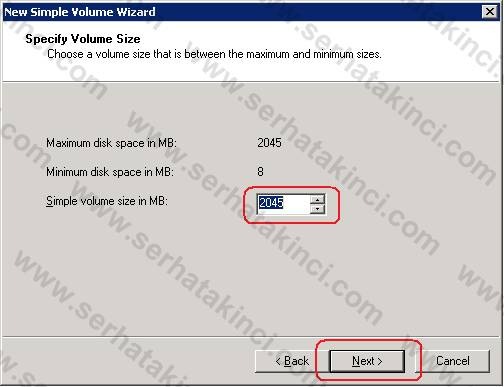

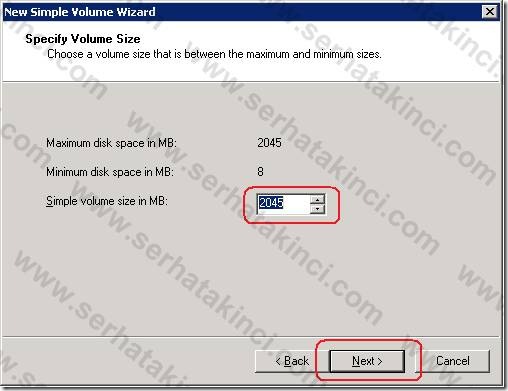

Volume size’ı değiştirmeden devam ediyorum.

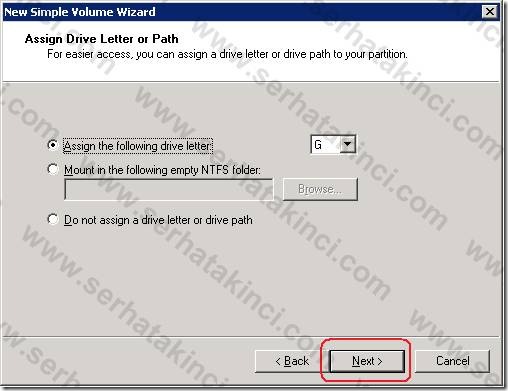

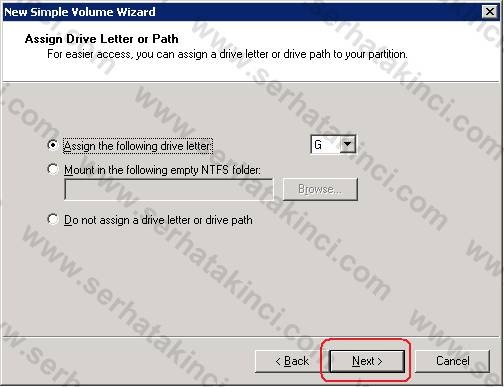

Cluster Quorum Disk Yapılandırma - Adım 4

Cluster Quorum Disk Yapılandırma - Adım 5

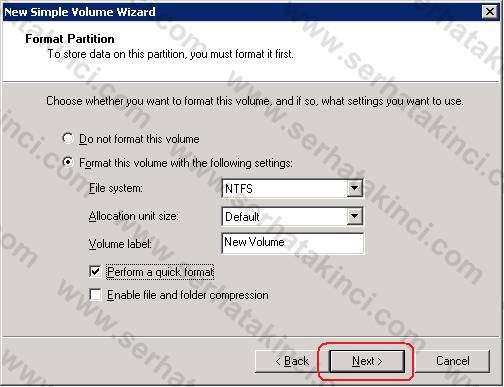

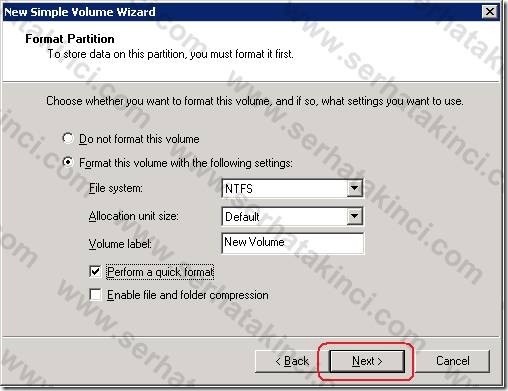

NTFS olarak formatlıyoruz.

Cluster Quorum Disk Yapılandırma - Adım 6

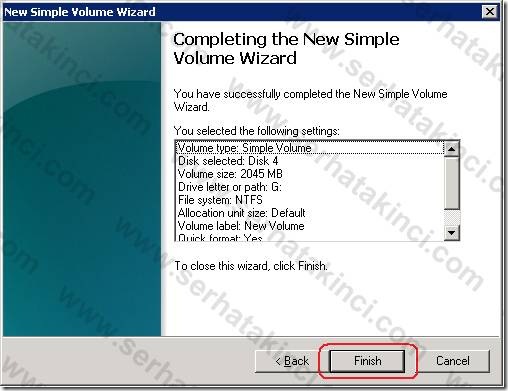

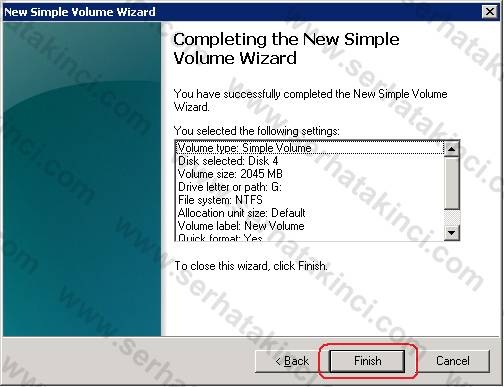

Finish ile bitiriyoruz.

Cluster Quorum Disk Yapılandırma - Adım 7

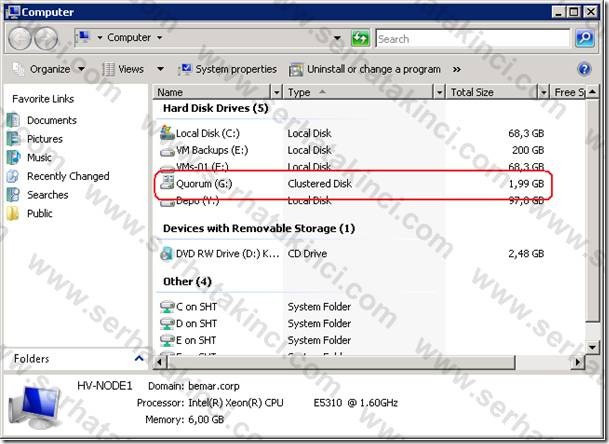

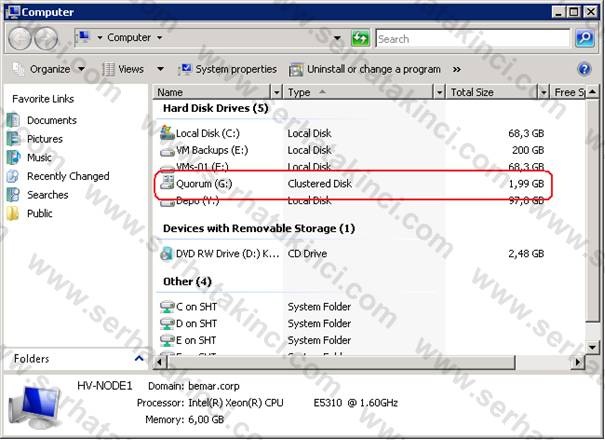

Bu işlem sonrası volume Computer altına geliyor ve dikkat ederseniz Type olarak Clustered Disk görünüyor. İsmini ise ben quorum olarak set ettim.

Cluster Quorum Disk Yapılandırma - Adım 8

Aynı disk HV-Node2 üzerinde Computer altında görünmez çünkü aynı anda sadece bir node cluster kaynaklarına (disk, uygulama/servis vs..) sahip olabilir.

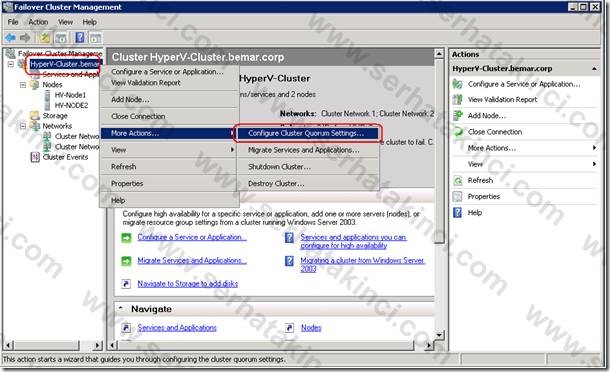

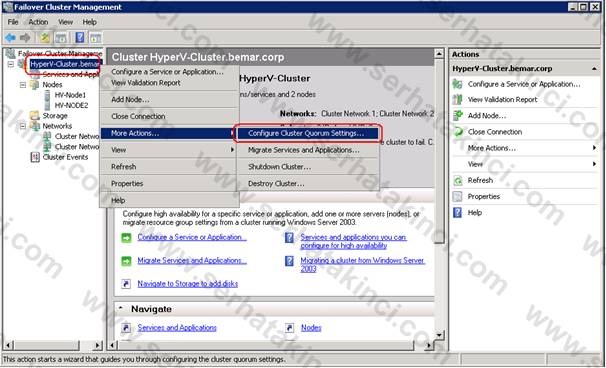

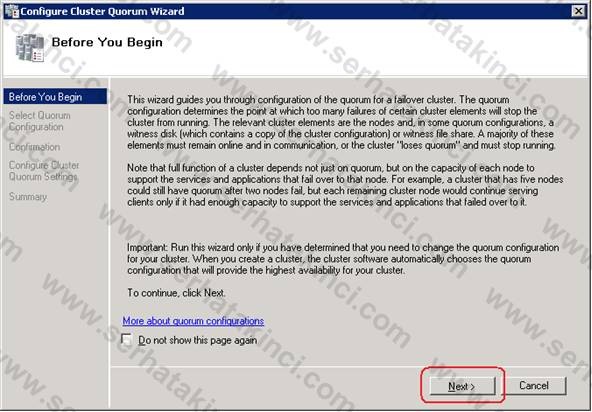

Quorum konfigürasyonu için yine HV-Node1 üzerinde Failover Cluster Management konsolunu açıyoruz ve Configure Cluster Quorum Settings diyoruz.

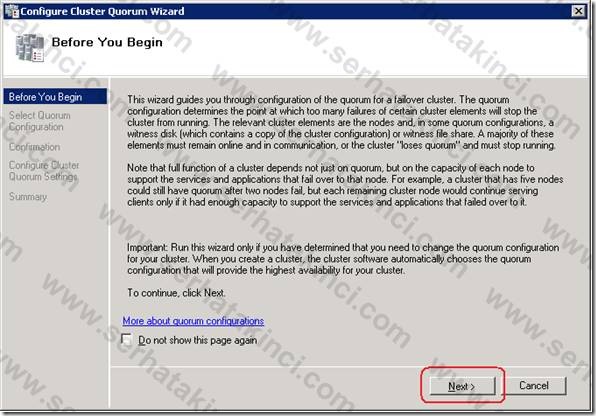

Cluster Quorum Ayarları - Adım 1

Next ile devam ediyoruz.

Cluster Quorum Ayarları - Adım 2

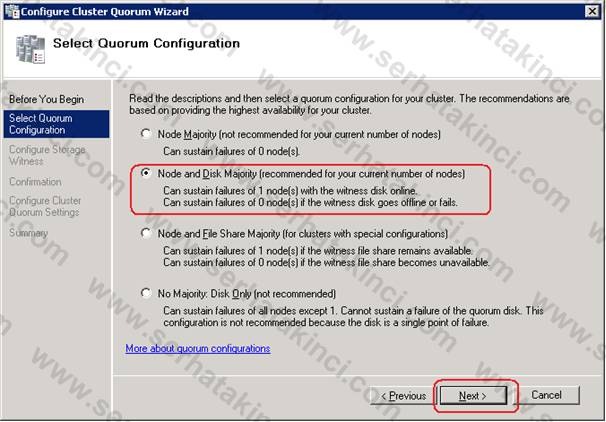

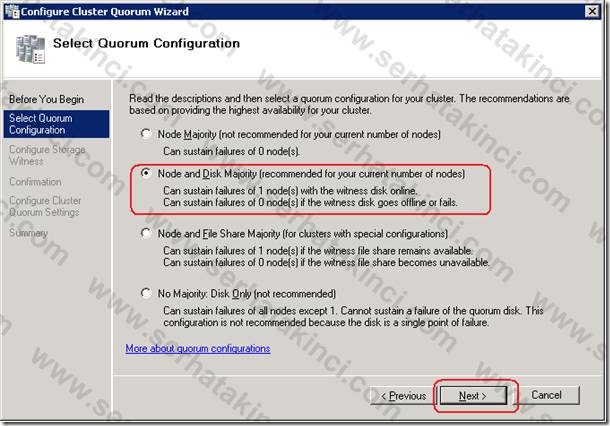

Node and Disk Majority seçiyoruz.

Cluster Quorum Ayarları - Adım 3

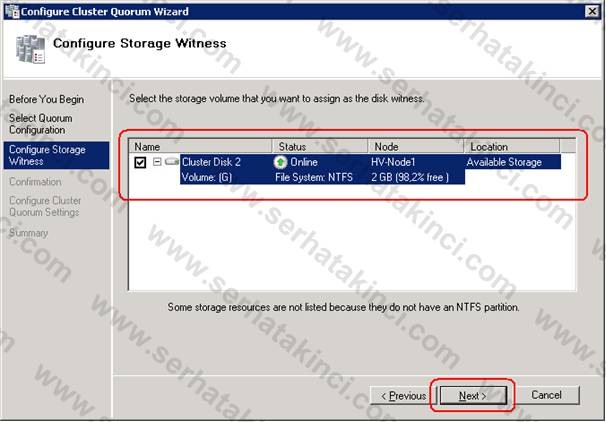

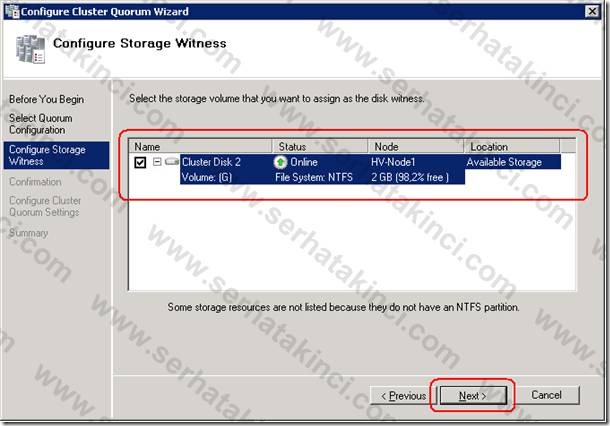

Quorum bilgisinin hangi volume üzerinde duracağını belirtiyoruz. Aşağıdaki pencerede clustered diskler üzerindeki volume’lar listelenir. Şu an için iki clustered diskimiz var ancak sadece birisi üzerinde volume oluşturduk bu nedenle sadece o listeleniyor.

İlgili diski seçerek devam ediyoruz.

Cluster Quorum Ayarları - Adım 4

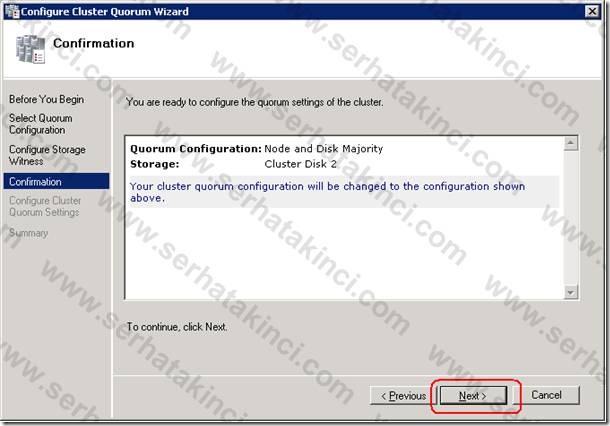

Next ile konfigürasyonu başlatıyoruz.

Cluster Quorum Ayarları - Adım 5

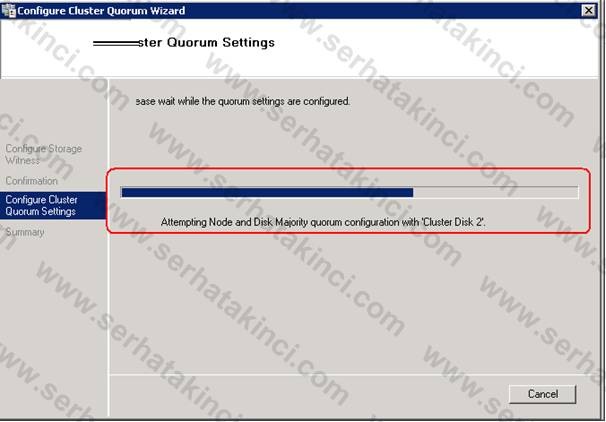

Quorum settings yapılıyor.

Cluster Quorum Ayarları - Adım 6

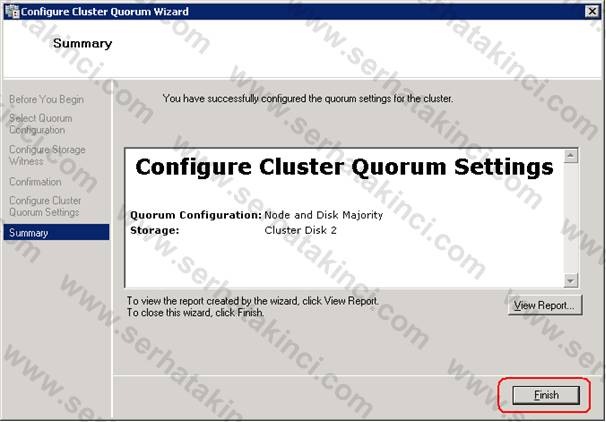

Successfully bilgisini görüyoruz ve quorum settings başarılı bir şekilde tamamlanmış oluyor.

Cluster Quorum Ayarları - Adım 7

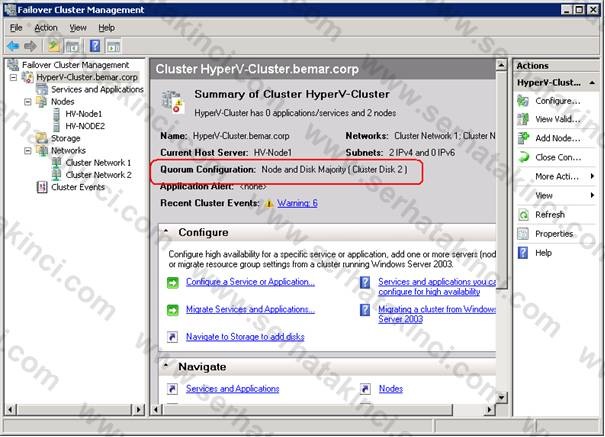

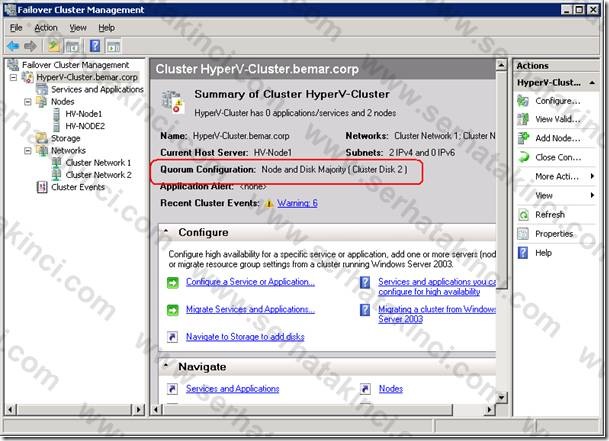

Failover Cluster Management konsoluna döndüğümüzde quorum tipini ve hangi disk üzerinde olduğu bilgisini cluster summary bölümünde görebiliyoruz.

Hyper-V Failover Cluster Management

Failover cluster kurulumu ve quorum disk konfigürasyonu bu kadar. Cluster yapısına servis ekeleme konusunu Bölüm-6 da bulabilirsiniz. Bölüm-6’ya ulaşmak için buraya tıklayın.
