Temel Node konfigürasyonunu Bölüm-3 ‘de tamamlamıştık. Bu bölümde ise Node ‘lar için cluster yapısında kullanılmak üzere disk atama işlemini gerçekleştiriyoruz.

– Güncelleme –

Windows Server 2008 Hyper-v Failover Cluster kurulumunu ele alan bu doküman serisinin, en güncel sürüm olan Windows Server 2012 Hyper-V Failover Cluster kurulumunu ele alan yeni versiyonuna şu bağlantı üzerinden erişebilirsiniz: http://www.serhatakinci.com/index.php/windows-server-2012-hyper-v-failover-cluster-kurulumu.html

– Güncelleme –

7. Cluster Node ‘ları için Disk Atamak

Storage yani organizasyonumuzda storage.bemar.corp olarak yer alan ve Microsoft iSCSI Software Target yazılımını çalıştıran makineye geçiyoruz.

Microsoft iSCSI Software Target yönetim konsolunu açalım.

İlk işimiz az önce storage’i gösterdiğimiz Node ’lar için Target tanımlamak. Bunu Node ‘lara storage’i gösterme işleminin tam tersi olarak düşünebilirsiniz. Yani bu sefer de Storage’e diyoruz ki “Bak burada sana gelen iki adet Node var ve bunları senin üzerinde target olarak tanımlayalım ki atayacağımız diskleri kullanabilsinler :)”

7.1. iSCSI Storage üzerinde HV-Node1 için Target Tanımı

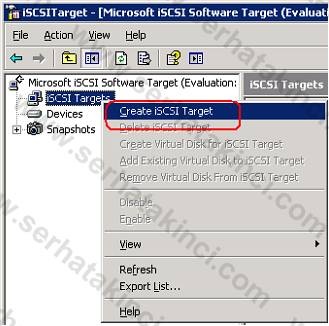

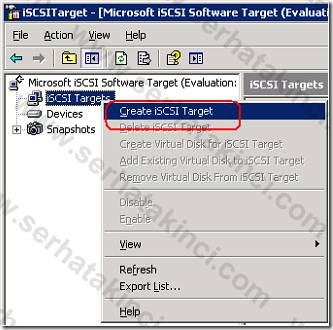

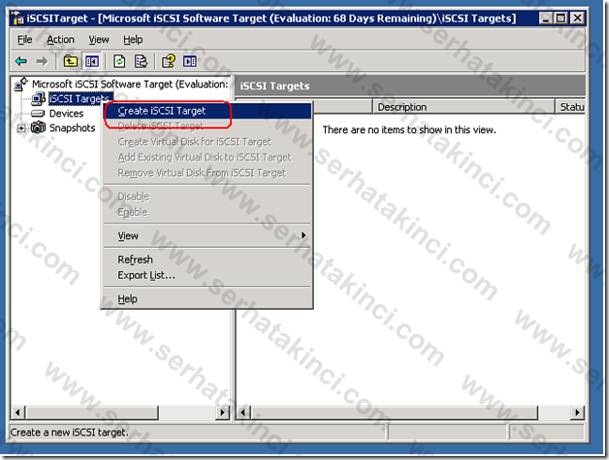

Storage makinesinde iSCSITarget konsolu üzerinde Create iSCSI Target diyerek Create iSCSI Target Wizard’ı açıyoruz.

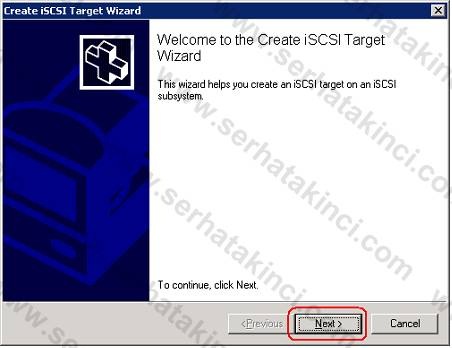

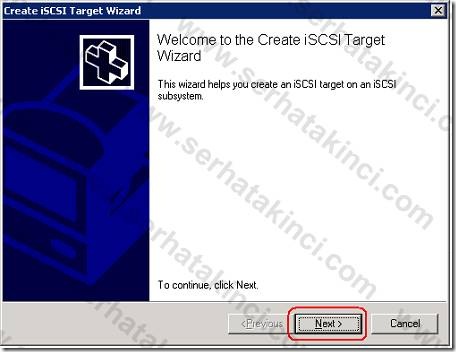

iSCSI Target Tanımı - Adım 1

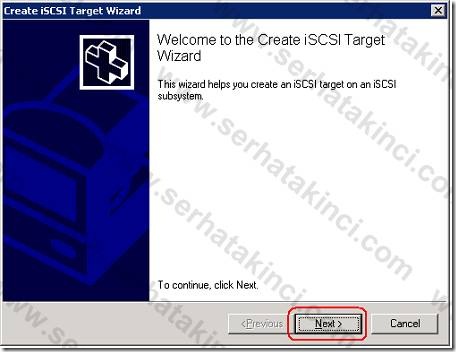

Next ile devam ediyoruz.

iSCSI Target Tanımı - Adım 2

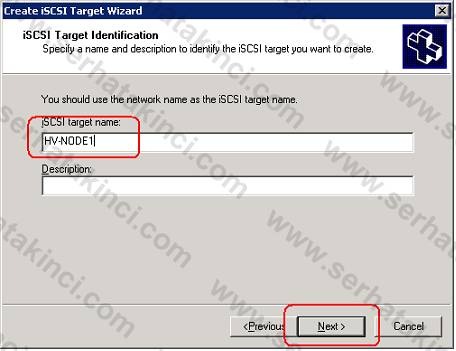

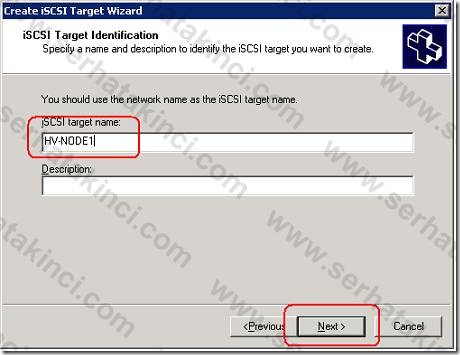

İlk target için bir isim giriyoruz: HV-NODE1

iSCSI Target Tanımı - Adım 3

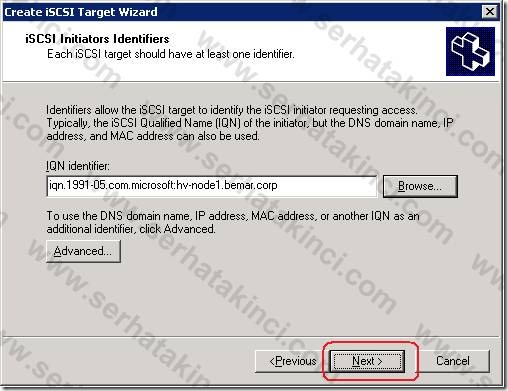

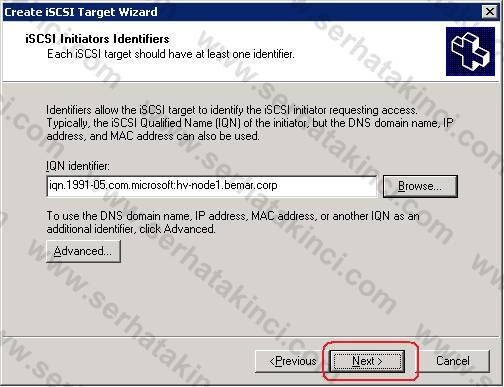

Sonraki pencerede ilgili target için IQN identifier tanımlıyoruz.

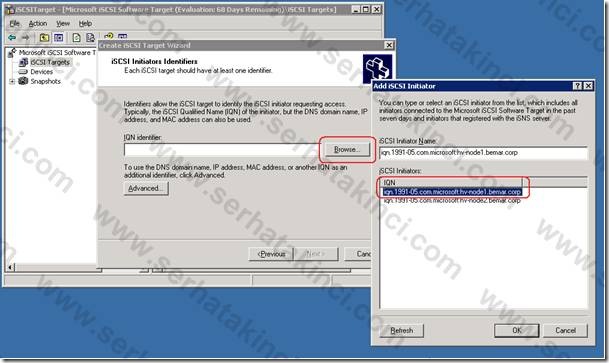

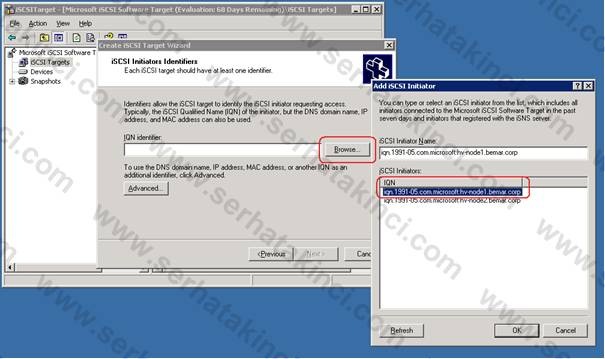

Browse butonuna tıkladığımızda iki farklı IQN listeleniyor olacak. Bu IQN’ler, az önce iSCSI initiator ile storage’e bağladığımız (storage’i gösterdiğimiz) Node ’ların kendisidir. Yani Node ’lar üzerinde yaptığımız discover işleminin amacı buydu. Eğer o işlemi yapmasaydık, IQN listesinde bu iki Node’u göremeyecektik.

İlk target ekleme işlemini HV-Node1 için yapıyoruz, bu nedenle Hv-Node1.bemar.corp olan’ı yani ilk Node’u temsil eden IQN’i seçerek devam ediyorum.

iqn.1991-05.com.microsoft.hv-Node1.bemar.corp

iSCSI Target Tanımı - Adım 4

OK dedikten sonra Next ile devam ediyoruz.

iSCSI Target Tanımı - Adım 5

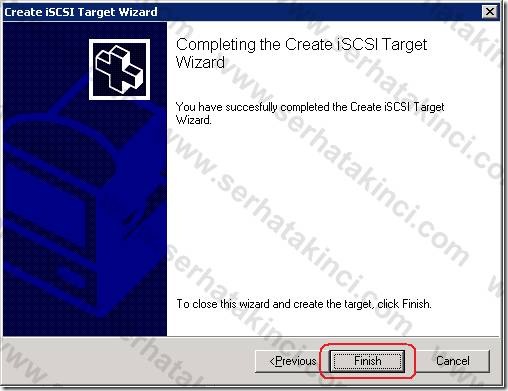

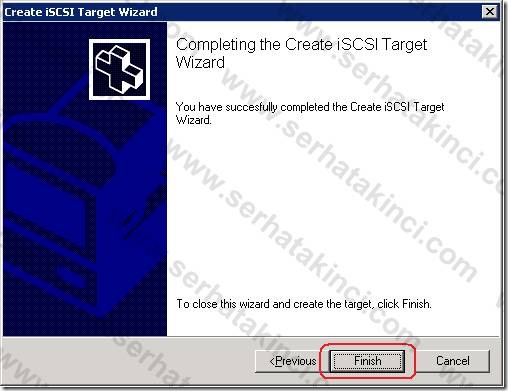

Ve Finish ile Target ekleme işlemini bitiriyoruz.

iSCSI Target Tanımı - Adım 6

HV-Node1 için target ekleme işlemi bitti. Şimdi aynı işlemi HV-Node2 için de yapalım.

7.2. iSCSI Storage üzerinde HV-Node2 için Target Tanımı

Aynı şekilde iSCSI Targets’a sağ tıklıyoruz ve Create iSCSI Target diyerek wizard’ı açıyoruz.

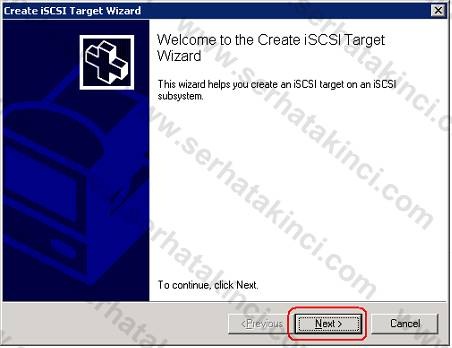

iSCSI Target Tanımı - Adım 7

Next ile ilerliyoruz.

iSCSI Target Tanımı - Adım 8

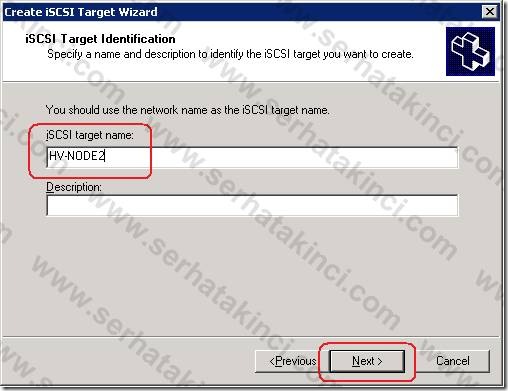

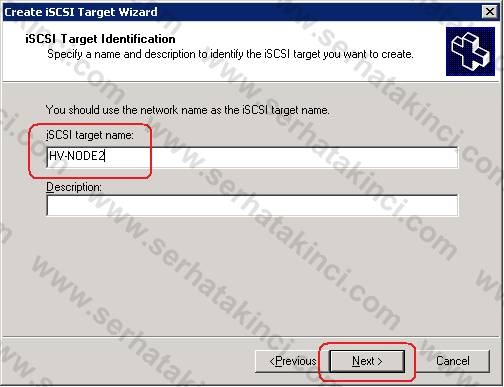

İkinci target için bir isim giriyoruz: HV-NODE2

iSCSI Target Tanımı - Adım 9

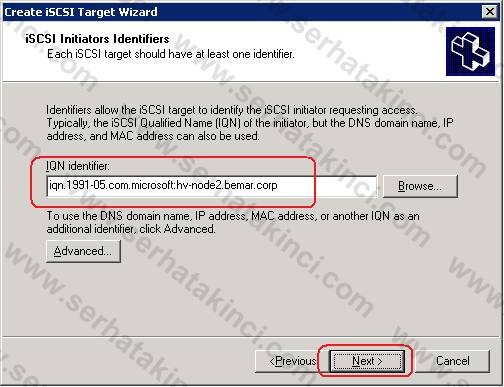

Sonraki pencerede ilgili target için IQN identifier seçiyoruz.

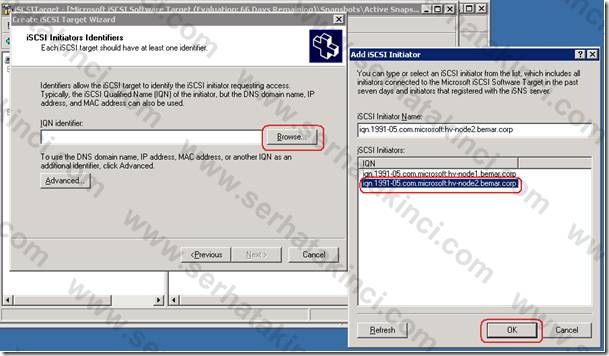

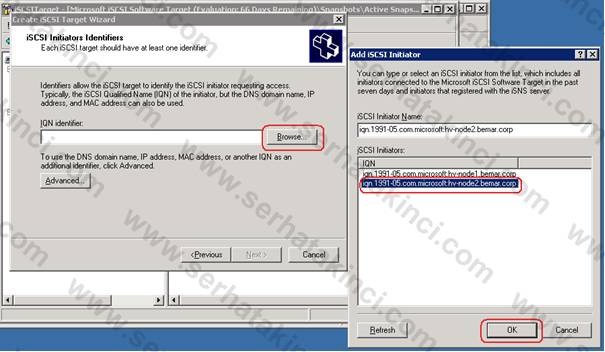

Yine Browse butonuna tıkladığımızda iki farklı IQN listeleniyor olacak. Biri az önce tanımladığımız HV-Node1’e ait. Diğeri ise HV-Node2’ye ait.

Bu seferki ekleme işlemini HV-Node2 adına yaptığımız için Hv-Node2.bemar.corp olan’ı yani ikinci Node’u seçerek devam ediyorum.

iqn.1991-05.com.microsoft.hv-Node1.bemar.corp

iSCSI Target Tanımı - Adım 10

Next ile devam ediyoruz.

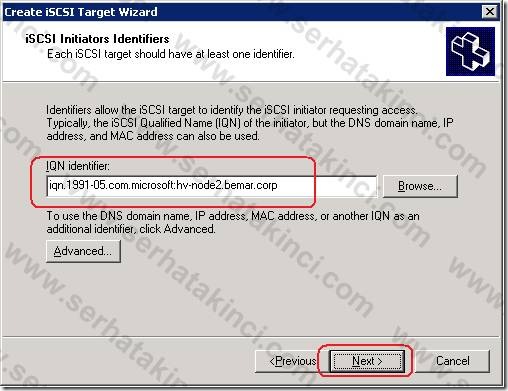

iSCSI Target Tanımı - Adım 11

Ve Finish ile ikinci target ekleme işlemini de bitiriyoruz.

iSCSI Target Tanımı - Adım 12

Target ekleme işlemi bu kadar.

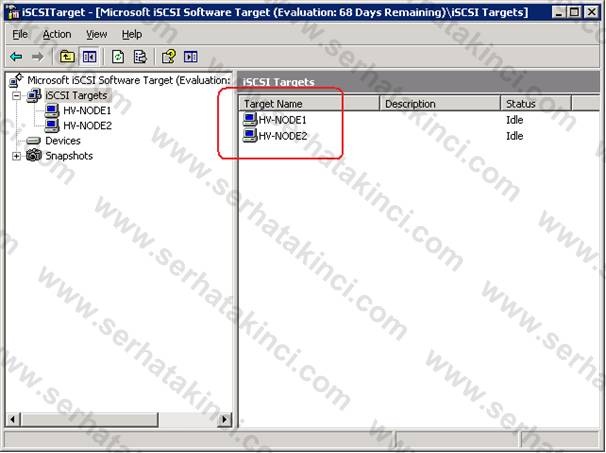

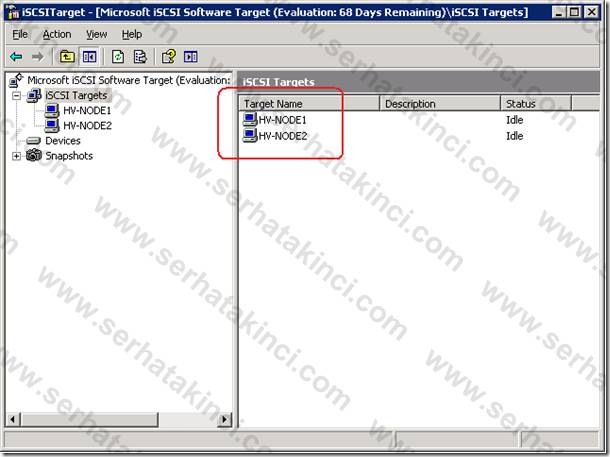

Her iki Node’u iSCSI Target olarak tanımladığımıza göre, konsol üzerindeki görüntü aşağıdaki gibi olmalı.

Cluster iSCSI Target Sunucular

Artık eklediğimiz bu target’lara yani cluster Node ’larına Virtual Disk’ler ekleyebiliriz.

7.3. iSCSI Storage üzerinde HV-Node1 için Disk Eklemek (virtual disk)

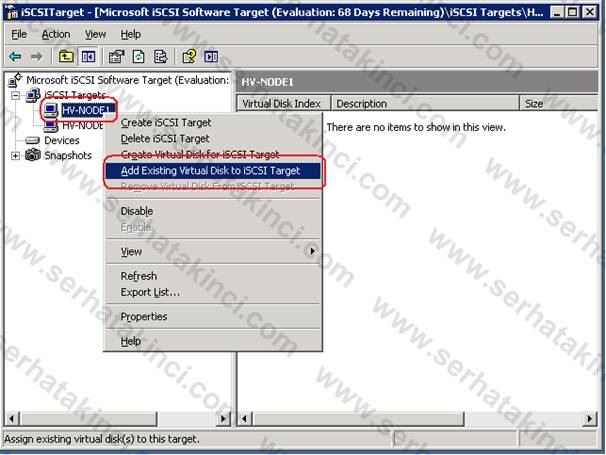

iSCSI Targets bölümünde HV-Node1’e sağ tıklıyoruz ve Add Existing Virtual Disk to iSCSI Target diyoruz.

iSCSI Target - Disk Eklemek 1

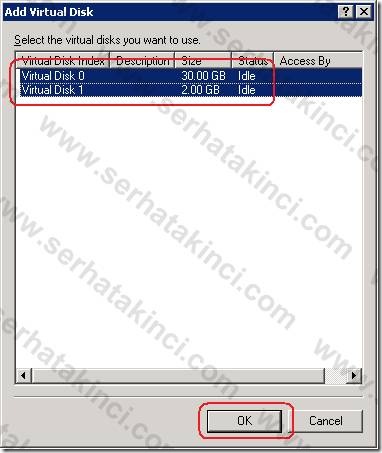

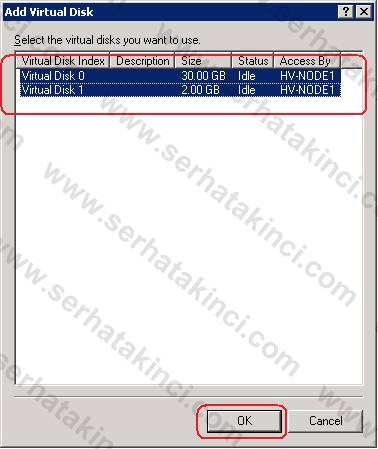

Eklemek istediğimiz Virtual Disk’leri seçeceğiz. Henüz yarattığımız iki adet disk olduğu için, listede iki Virtual Disk yer alıyor. Yazımızın ilk bölümlerinde uyguladığımız yöntemle yeni Virtual Disk’ler yaratabilir, bu şekilde target’lar’a ekleyebilirsiniz.

iSCSI Target - Disk Eklemek 2

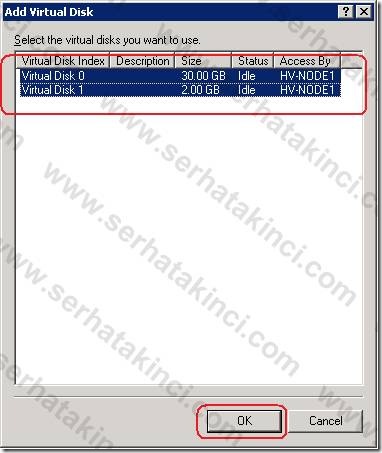

Bir diski Quorum, diğer diski ise sanal makineler için kullanacağız. Bu nedenle iki adet virtual disk yaratmıştık ve ikisini de seçtik.

Ok diyerek işlemi tamamlıyoruz.

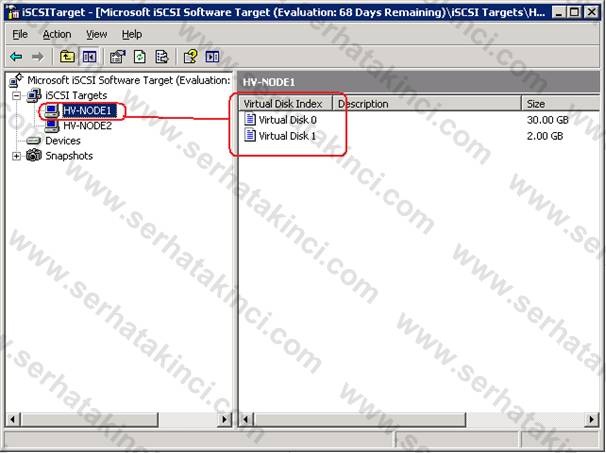

Konsol üzerinde aşağıdaki gibi görünüyor olmalı.

iSCSI Target - Disk Eklemek 3

Aynı işlemi HV-Node2 için de yapmamız gerekiyor.

7.4. iSCSI Storage üzerinde HV-Node2 için Disk (virtual disk) Eklemek

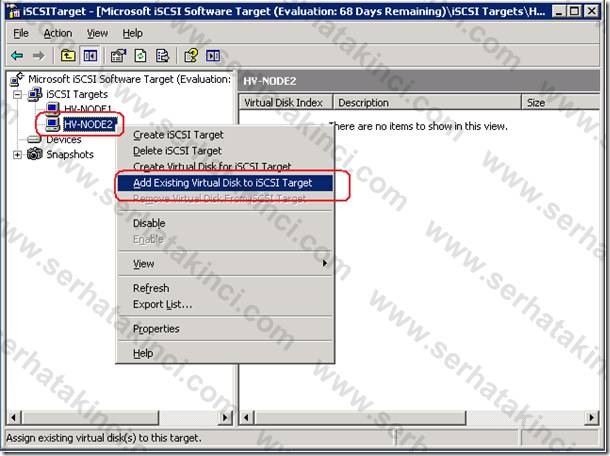

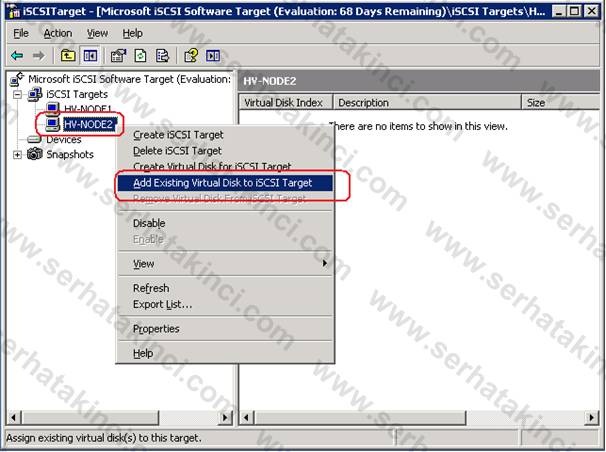

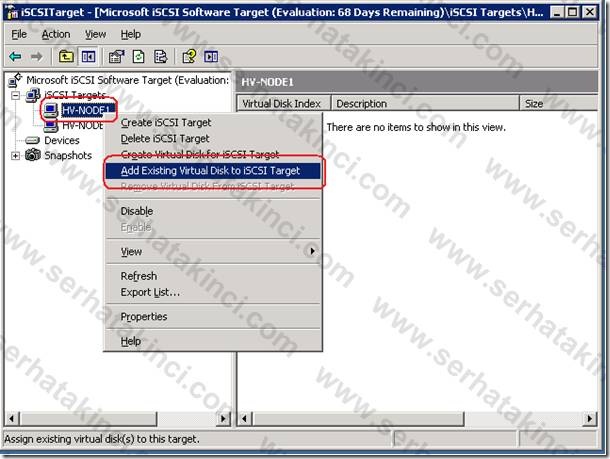

iSCSI Targets bölümünde bu sefer HV-Node2’ye sağ tıklıyoruz ve Add Existing Virtual Disk to iSCSI Target diyoruz.

iSCSI Target - Disk Eklemek 4

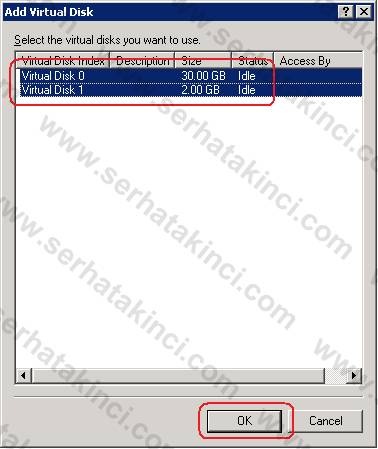

İki Virtual Disk’i de seçip Ok diyoruz.

iSCSI Target - Disk Eklemek 5

Dikkat ederseniz yukarıdaki pencerede Access By bölümünde HV-Node1 var çünkü bu diskleri az önce HV-Node1’e eklemiştik. Bu işlemden sonra buraya HV-Node2 de gelecek.

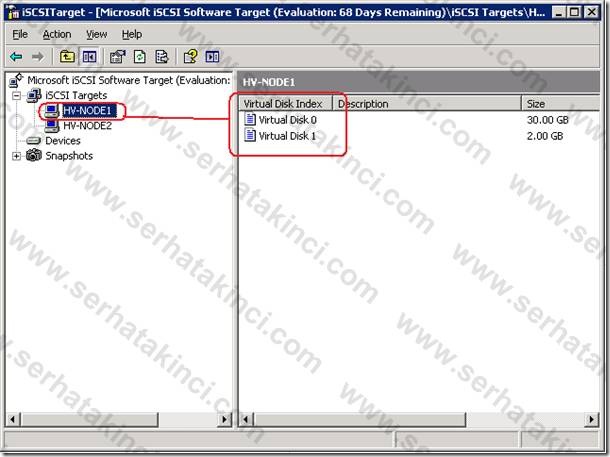

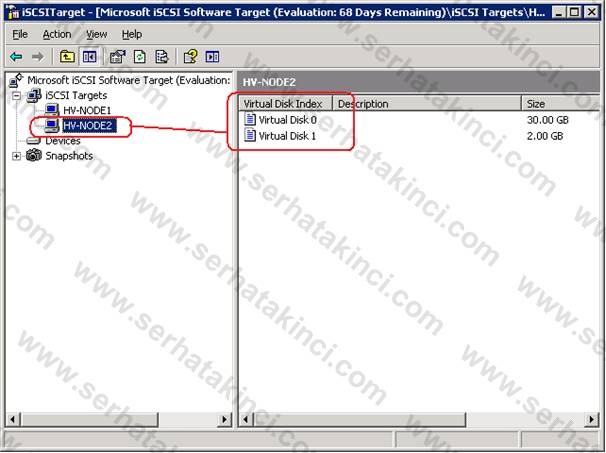

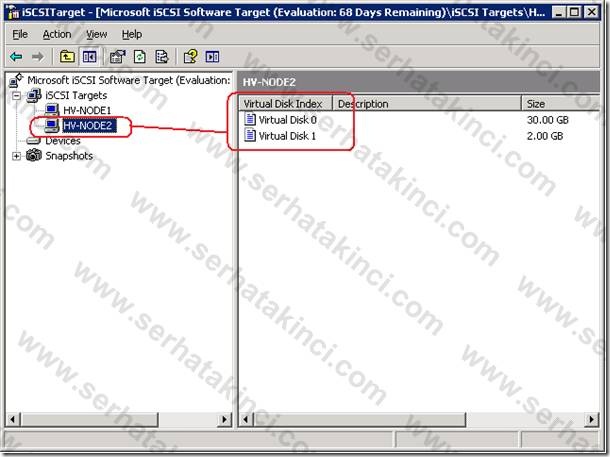

Ekleme işleminden sonra konsolda aşağıdaki gibi görünüyor olmalı.

iSCSI Target - Disk Eklemek 6

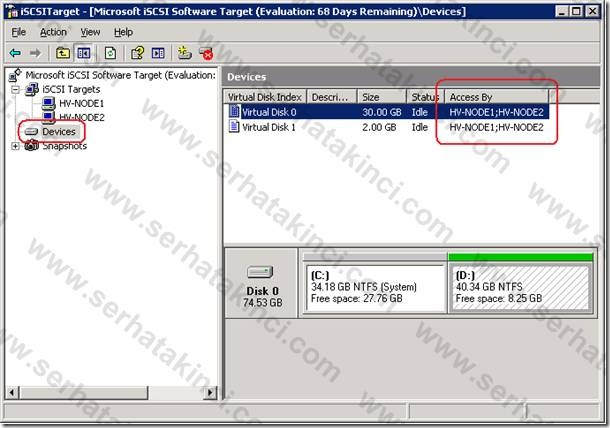

Devices kısmında ise her iki Virtual Disk’in, her iki Node tarafından erişilebileceği bilgisini görüyor olmalıyız.

iSCSI Target - Disk Eklemek 7

Her şey örtüşüyor ise storage üzerindeki işimiz bitti diyebiliriz :)

7.5. HV-Node1 üzerinde Disk ‘i Görmek (virtual disk)

Node ’ları storage üzerinde target olarak tanımlamıştık ve önceden yarattığımız Virtual Disk’leri bu target’lara eklemiştik. Bu Virtual Disk’leri fiziksel Node ’lar üzerinde kullanabilmek için, yine Node ’lar üzerinde çalışan iSCSI initiator yazılımında son bir konfigürasyon daha yapmamız ve Virtual Disk’leri fiziksel Node ’lara göstermemiz gerekiyor.

Bu işlemi yine her iki Node üzerinde de yapacağız.

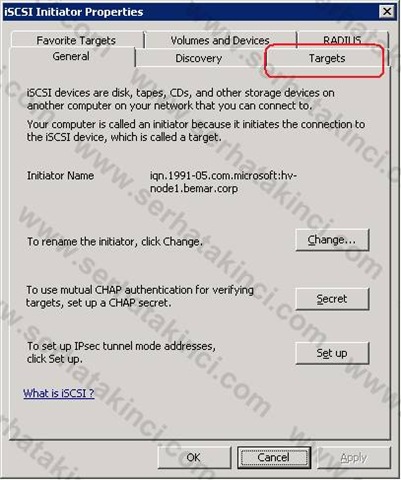

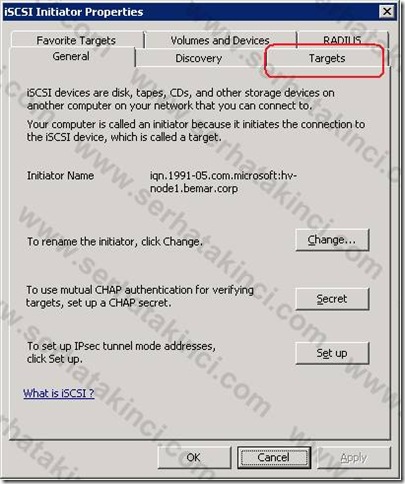

Öncelikle HV-Node1’e gidiyoruz ve iSCSI initiator yazılımını açıyoruz.

iSCSI Target - Sanal Disk 1

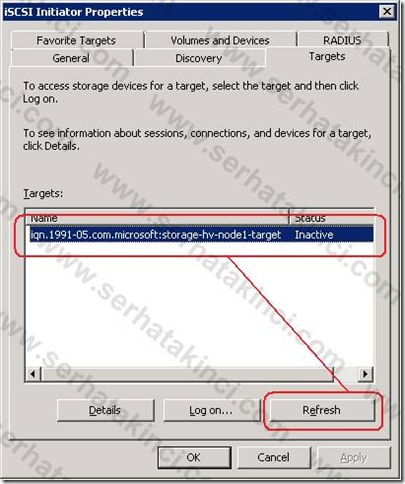

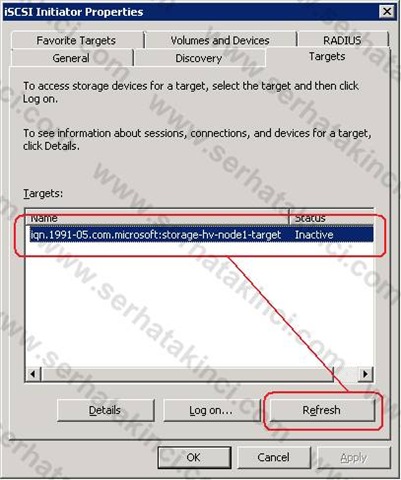

Targets tabına geçip refresh diyoruz ve bu Node için oluşturduğumuz target’ın listede görünmesini sağlıyoruz.

iSCSI Target - Sanal Disk 2

Eğer Refresh dediğinizde Target gelmiyor ise, storage üzerinde yaptığınız target tanımında yada storeage’e erişimde bir sorun vardır.

Yukarıda listelenen target’ın durumu inactive olarak görünüyor. Bu durum şimdilik normaldir.

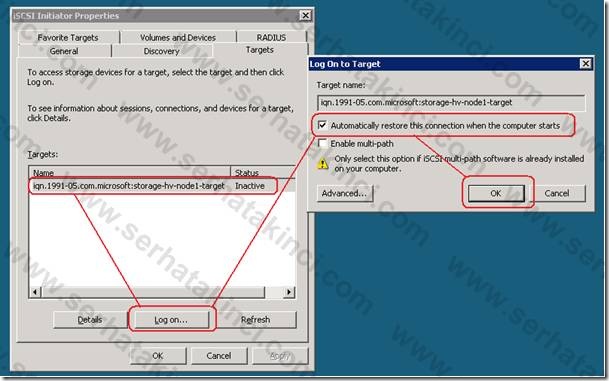

Target’ı seçtikten sonra Log On.. diyoruz ve gelen pencerede Automatically restore this connection when the computer starts kutucuğunu tıklayıp Ok diyoruz.

Bu ayar ile sistem başladığında ilgili target bağlantısının otomatik olarak yapılmasını sağlamış olduk.

iSCSI Target - Sanal Disk 3

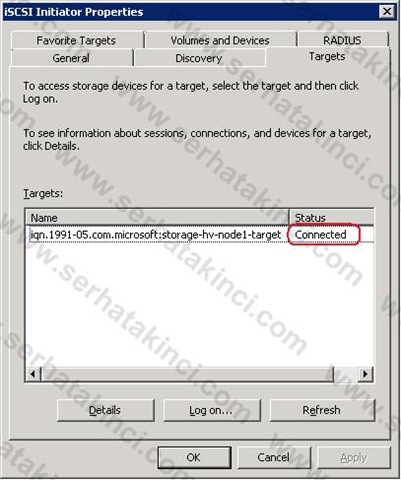

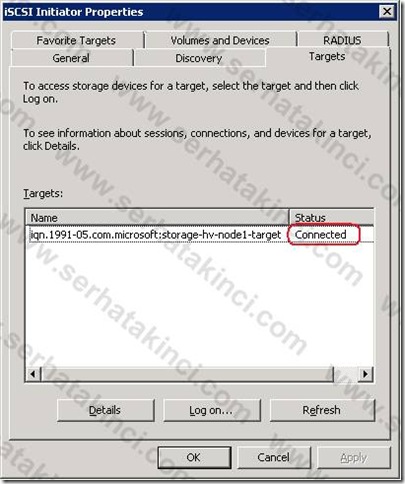

Bu işlemden sonra, inactive olan durum bilgisini connected olarak görünüyor olmalı.

iSCSI Target - Sanal Disk 4

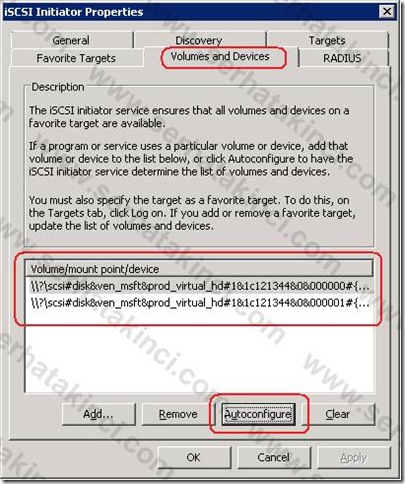

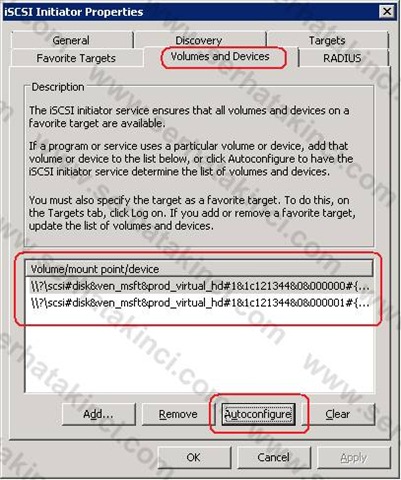

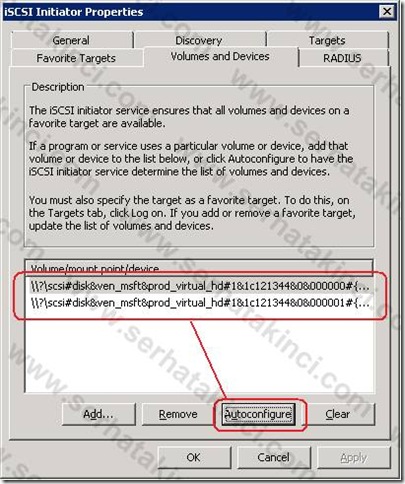

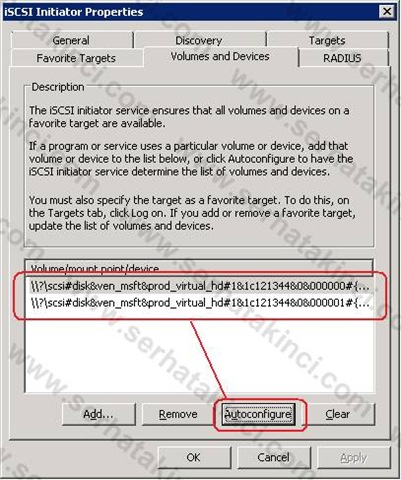

Son olarak Volumes and Devices tabına gelip Autoconfigure diyoruz ve storage üzerinde bu target için tahsis edilen Virtual Disk’lerin gelmesini sağlıyoruz.

Bu diskler, az önce eklediğimiz disklerdir (iSCSI Storage üzerinde HV-Node1 için disk (virtual disk) eklemek bölümünde).

iSCSI Target - Sanal Disk 5

HV-Node1 için disk ekleme işlemi bitti.

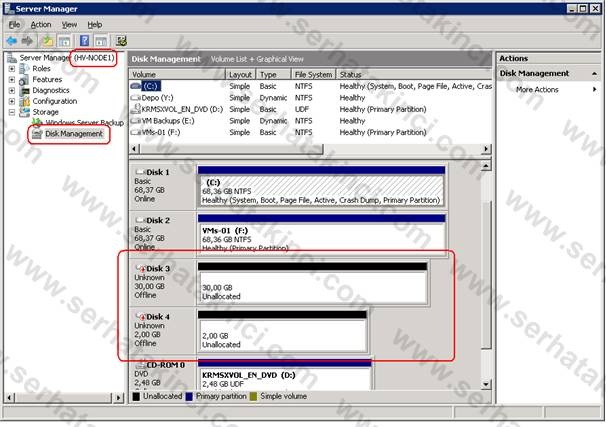

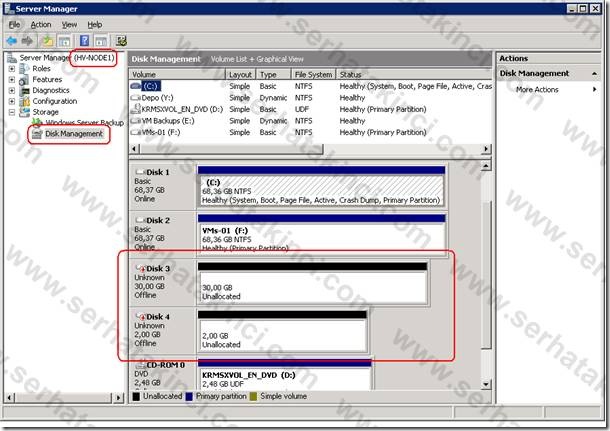

Artık Server üzerinde Disk Management bölümünden baktığımızda eklediğimiz iki diski görebiliriz.

iSCSI Target - Sanal Disk 6

Birisi 2GB, diğeri ise 30GB boyutunda. Bunlar bizim storage üzerinde yaratmış olduğumuz Virtual Diskler. Henüz üzerlerinde partition ve dosya sistemi yok. Ayrıca offline durumdalar.

Aynı işlemleri HV-Node2 için de yapalım.

7.6. HV-Node2 üzerinde Disk ‘i Görmek (virtual disk)

HV-Node2 üzerinde iSCSI initiator’ı açıyoruz ve Targets tabına geçip Refresh diyoruz.

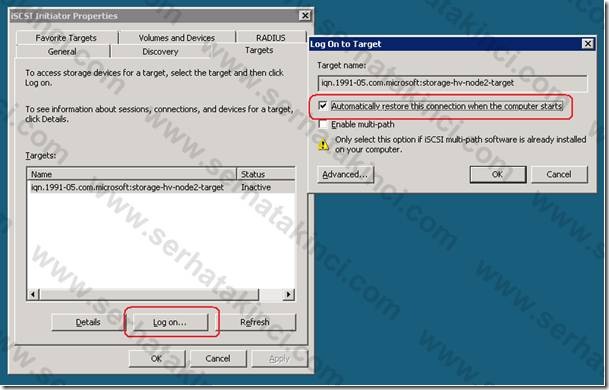

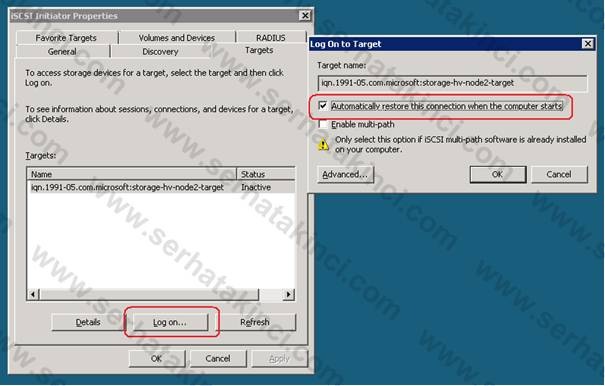

Target listeye geldikten sonra seçerek Log On… diyoruz ve Automatically restore this connection when the computer starts kutucuğunu işaretleyerek tekrar Ok diyoruz.

iSCSI Target - Sanal Disk 7

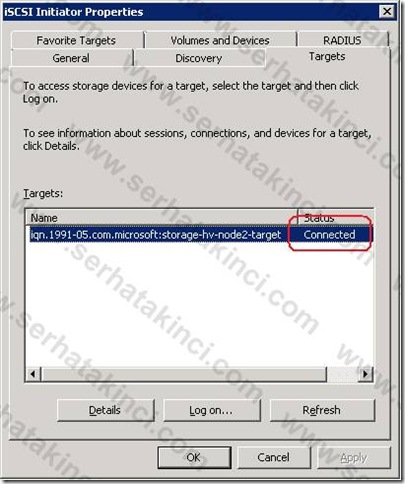

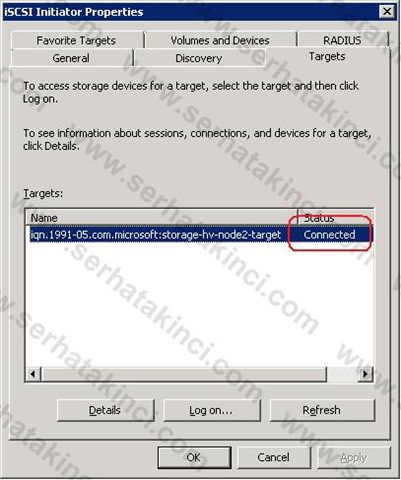

Ok dedikten sonra Connected bilgisini görüyor olmalıyız.

iSCSI Target - Sanal Disk 8

Daha sonra Volumes and Devices tabına geçiyoruz ve Autoconfigure diyerek storage üzerinde bu target için eklediğimiz disklerin gelmesini sağlıyoruz.

iSCSI Target - Sanal Disk 9

Ok dedikten sonra HV-Node2 üzerindeki disk ekleme işlemi de bitmiş oluyor.

iSCSI Target - Sanal Disk 10

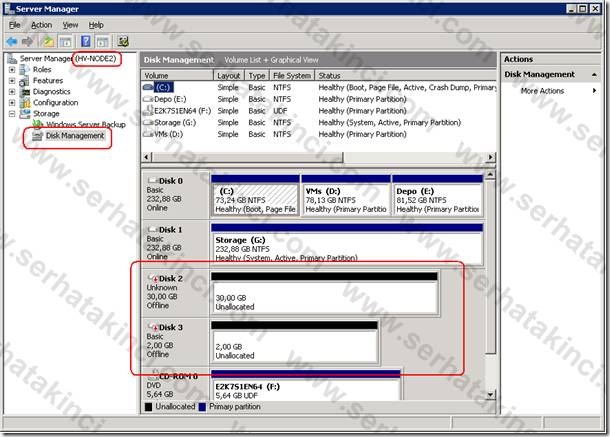

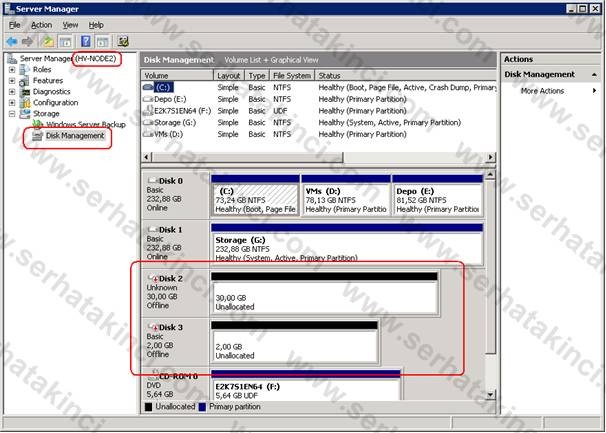

Yine Disk Management bölümünden kontrol ettiğimizde her iki diski de görüyor olmalıyız.

Böylece storage üzerinde duran iki diski, Hyper-v Node ’ları üzerine eklemiş olduk ve ortak kullanıma sunduk.

Artık yapımız cluster kurulumu için hazır.

Failover cluster kurulumunu Bölüm-5 te inceliyoruz. Bölüm-5’e ulaşmak için buraya tıklayın.
